  6. BOOM (HD) (FOR ADDITIONAL PIPING) (ARM CYLINDER LINE AND BUCKET CYLINDER LINE) (FOR ARM CRANE)

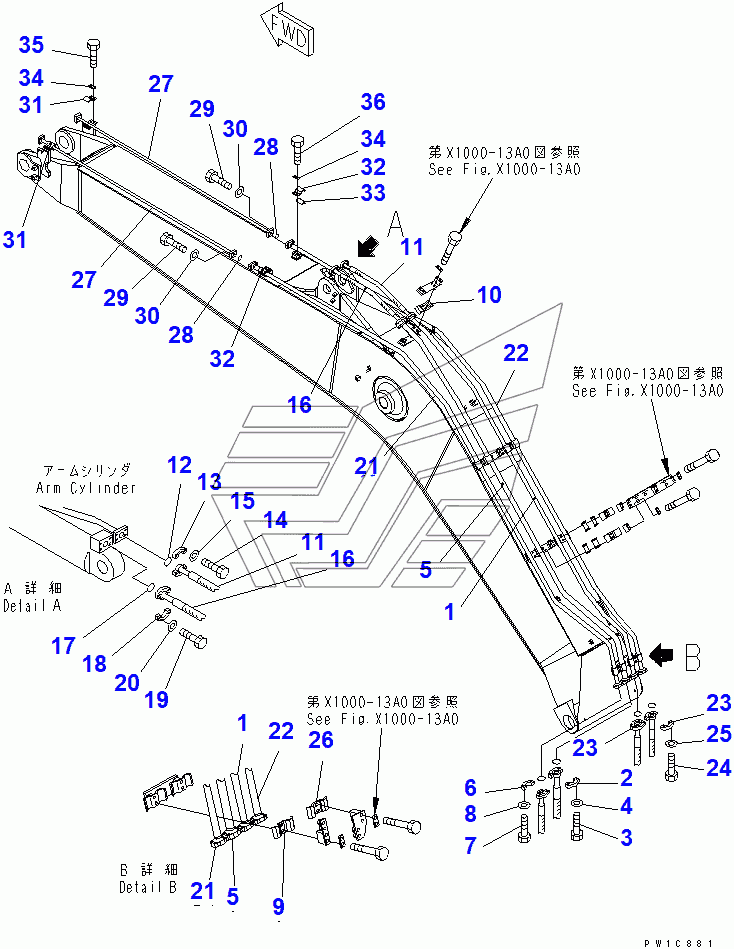

BOOM (HD) (FOR ADDITIONAL PIPING) (ARM CYLINDER LINE AND BUCKET CYLINDER LINE) (FOR ARM CRANE) PC200-7-AA. Каталог 2010г.

BOOM (HD) (FOR ADDITIONAL PIPING) (ARM CYLINDER LINE AND BUCKET CYLINDER LINE) PC200-7-AA 2-PIECE BOOM (ARM CYLINDER AND BUCKET CYLINDER LINE)(202911-) PC200-7-AA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-62-45120 Количество на модель: 1
20Y-62-45120
1
2

Номер детали на чертеже:

2

FLANGE

Заводской номер: 07371-30640 Количество на модель: 2
07371-30640
2
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 07372-21035 Количество на модель: 4
07372-21035
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
5

Номер детали на чертеже:

5

TUBE

Заводской номер: 20Y-62-45110 Количество на модель: 1
20Y-62-45110
1
6

Номер детали на чертеже:

6

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 2
07371-31049
2
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 20Y-62-13690 Количество на модель: 1
20Y-62-13690
1
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 20Y-62-13720 Количество на модель: 1
20Y-62-13720
1
11

Номер детали на чертеже:

11

HOSE

Заводской номер: 07074-00607 Количество на модель: 1
07074-00607
1
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 07000-13025 Количество на модель: 2
07000-13025
2
16

Номер детали на чертеже:

16

HOSE

Заводской номер: 07074-01007 Количество на модель: 1
07074-01007
1
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
21

Номер детали на чертеже:

21

TUBE

Заводской номер: 20Y-62-45130 Количество на модель: 1
20Y-62-45130
1
22

Номер детали на чертеже:

22

TUBE

Заводской номер: 20Y-62-45140 Количество на модель: 1
20Y-62-45140
1
26

Номер детали на чертеже:

26

CLAMP

Заводской номер: 20Y-62-13710 Количество на модель: 1
20Y-62-13710
1
27

Номер детали на чертеже:

27

TUBE

Заводской номер: 20Y-62-13580 Количество на модель: 2
20Y-62-13580
2
28

Номер детали на чертеже:

28

O-RING

Заводской номер: 07000-13030 Количество на модель: 2
07000-13030
2
31

Номер детали на чертеже:

31

CLAMP

Заводской номер: 20Y-62-13650 Количество на модель: 2
20Y-62-13650
2
32

Номер детали на чертеже:

32

CLAMP

Заводской номер: 20Y-62-13180 Количество на модель: 2
20Y-62-13180
2
32

Номер детали на чертеже:

32

CLAMP

Заводской номер: 20Y-62-13220 Количество на модель: 2
20Y-62-13220
2
33

Номер детали на чертеже:

33

SEAT

Заводской номер: 20Y-62-13761 Количество на модель: 2
20Y-62-13761
2
33

Номер детали на чертеже:

33

SEAT

Заводской номер: 20Y-62-13760 Количество на модель: 1
20Y-62-13760
1
34

Номер детали на чертеже:

34

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 4
20Y-62-13450
4
35

Номер детали на чертеже:

35

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
36

Номер детали на чертеже:

36

BOLT

Заводской номер: 01010-81285 Количество на модель: 4
01010-81285
4
BOOM (HD) (FOR ADDITIONAL PIPING) (ARM CYLINDER LINE AND BUCKET CYLINDER LINE) PC200-7-AA 2-PIECE BOOM (ARM CYLINDER AND BUCKET CYLINDER LINE)(202911-) PC200-7-AA
