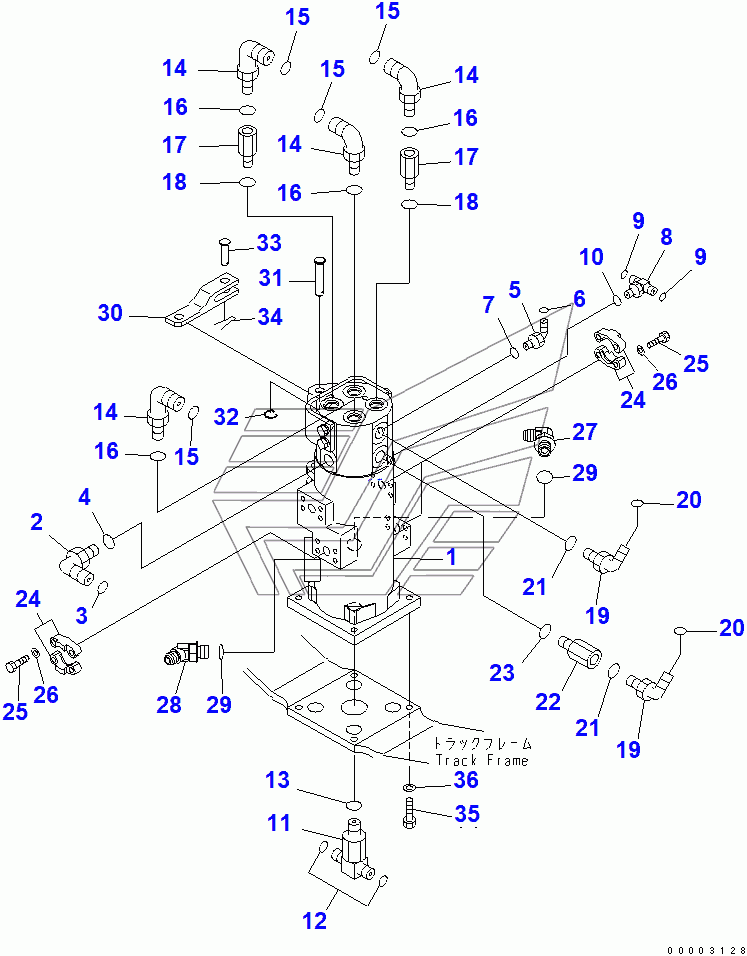

SWIVEL JOINT (CONNECTING PARTS) (BLADE SPEC.) PC200-7-AA. Каталог 2010г.

SWIVEL JOINT (CONNECTING PARTS) PC200-7-AA TRAVEL PIPING PC200-7-AA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SWIVEL JOINT ASS'Y

Заводской номер: 703-10-33610 Количество на модель: 1
703-10-33610
1
2

Номер детали на чертеже:

2

ELBOW

Заводской номер: 02782-10522 Количество на модель: 1
02782-10522
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 02896-11015 Количество на модель: 1
02896-11015
1
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 07002-12434 Количество на модель: 1
07002-12434
1
5

Номер детали на чертеже:

5

ELBOW

Заводской номер: 11Y-62-12160 Количество на модель: 1
11Y-62-12160
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 02896-11008 Количество на модель: 1
02896-11008
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 07002-11423 Количество на модель: 1
07002-11423
1
8

Номер детали на чертеже:

8

TEE

Заводской номер: 11Y-62-12250 Количество на модель: 1
11Y-62-12250
1
11

Номер детали на чертеже:

11

TEE

Заводской номер: 20Y-62-41930 Количество на модель: 1
20Y-62-41930
1
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 02896-11012 Количество на модель: 2
02896-11012
2
14

Номер детали на чертеже:

14

ELBOW

Заводской номер: 02782-10628 Количество на модель: 4
02782-10628
4
15

Номер детали на чертеже:

15

O-RING

Заводской номер: 02896-11018 Количество на модель: 4
02896-11018
4
17

Номер детали на чертеже:

17

JOINT

Заводской номер: 201-62-71820 Количество на модель: 2
201-62-71820
2
24

Номер детали на чертеже:

24

FLANGE

Заводской номер: 07371-30640 Количество на модель: 8
07371-30640
8
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 07372-21035 Количество на модель: 16
07372-21035
16
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 01643-51032 Количество на модель: 16
01643-51032
16
27

Номер детали на чертеже:

27

ELBOW

Заводской номер: 07235-10522 Количество на модель: 1
07235-10522
1
28

Номер детали на чертеже:

28

ELBOW

Заводской номер: 07236-10522 Количество на модель: 1
07236-10522
1
30

Номер детали на чертеже:

30

BRACKET

Заводской номер: 22U-62-21582 Количество на модель: 1
22U-62-21582
1
31

Номер детали на чертеже:

31

PIN

Заводской номер: 22U-62-21870 Количество на модель: 1
22U-62-21870
1
32

Номер детали на чертеже:

32

PIN

Заводской номер: 22U-62-24420 Количество на модель: 1
22U-62-24420
1
33

Номер детали на чертеже:

33

PIN

Заводской номер: 04205-11648 Количество на модель: 1
04205-11648
1
34

Номер детали на чертеже:

34

PIN,COTTER

Заводской номер: 04050-14028 Количество на модель: 1
04050-14028
1
35

Номер детали на чертеже:

35

BOLT

Заводской номер: 01010-81235 Количество на модель: 4
01010-81235
4
36

Номер детали на чертеже:

36

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
