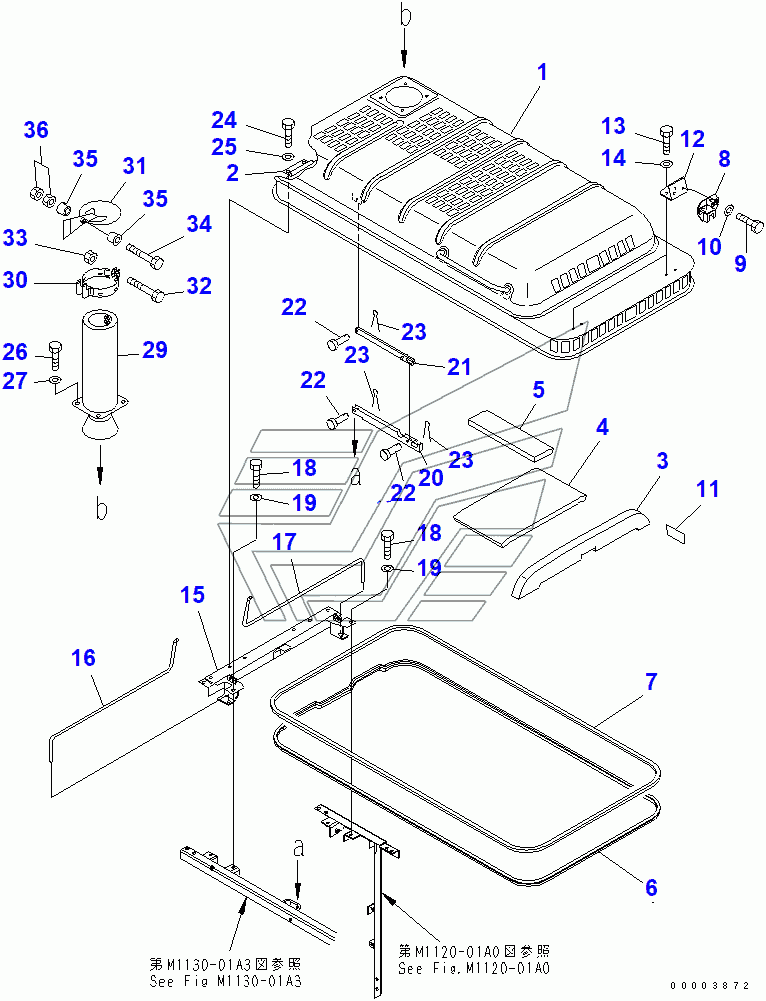

HOOD (DUST PROOF SPEC.) PC200-7-AA. Каталог 2010г.

HOOD PC200-7-AA FRAME (MACHINE CAB) PC200-7-AA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

CAP ASS'Y,RAIN

Заводской номер: 20Y-01-12300 Количество на модель: 1
20Y-01-12300
1
1

Номер детали на чертеже:

1

HOOD

Заводской номер: 20Y-54-62711 Количество на модель: 1
20Y-54-62711
1
1

Номер детали на чертеже:

1

HOOD

Заводской номер: 20Y-54-62710 Количество на модель: 1
20Y-54-62710
1
2

Номер детали на чертеже:

2

HINGE (WELDED)

Заводской номер: 20Y-54-27123 Количество на модель: 2
20Y-54-27123
2
3

Номер детали на чертеже:

3

SHEET

Заводской номер: 20Y-54-62780 Количество на модель: 1
20Y-54-62780
1
4

Номер детали на чертеже:

4

SHEET

Заводской номер: 20Y-54-61650 Количество на модель: 1
20Y-54-61650
1
5

Номер детали на чертеже:

5

SHEET

Заводской номер: 20Y-54-25681 Количество на модель: 1
20Y-54-25681
1
6

Номер детали на чертеже:

6

SEAL

Заводской номер: 20Y-54-62790 Количество на модель: 1
20Y-54-62790
1
7

Номер детали на чертеже:

7

SEAL

Заводской номер: 20Y-54-62840 Количество на модель: 1
20Y-54-62840
1
8

Номер детали на чертеже:

8

SUPPORT

Заводской номер: 205-54-67660 Количество на модель: 2
205-54-67660
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-80820 Количество на модель: 4
01010-80820
4
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
11

Номер детали на чертеже:

11

SHEET

Заводской номер: 22U-54-15190 Количество на модель: 1
22U-54-15190
1
12

Номер детали на чертеже:

12

BRACKET

Заводской номер: 20Y-54-31440 Количество на модель: 2
20Y-54-31440
2
15

Номер детали на чертеже:

15

FRAME

Заводской номер: 20Y-54-61240 Количество на модель: 1
20Y-54-61240
1
16

Номер детали на чертеже:

16

SPRING

Заводской номер: 20Y-54-29390 Количество на модель: 1
20Y-54-29390
1
17

Номер детали на чертеже:

17

SPRING

Заводской номер: 20Y-54-29380 Количество на модель: 1
20Y-54-29380
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
20

Номер детали на чертеже:

20

STAY

Заводской номер: 20Y-54-27370 Количество на модель: 1
20Y-54-27370
1
21

Номер детали на чертеже:

21

STAY

Заводской номер: 20Y-54-27290 Количество на модель: 1
20Y-54-27290
1
22

Номер детали на чертеже:

22

PIN

Заводской номер: 04205-11230 Количество на модель: 3
04205-11230
3
23

Номер детали на чертеже:

23

PIN, COTTER

Заводской номер: 04050-13022 Количество на модель: 3
04050-13022
3
27

Номер детали на чертеже:

27

WASHER

Заводской номер: 124-54-26540 Количество на модель: 4
124-54-26540
4
29

Номер детали на чертеже:

29

PIPE

Заводской номер: 20Y-01-21310 Количество на модель: 1
20Y-01-21310
1
30

Номер детали на чертеже:

30

BAND

Заводской номер: 205-01-85160 Количество на модель: 1
205-01-85160
1
31

Номер детали на чертеже:

31

PLATE

Заводской номер: 20Y-01-12310 Количество на модель: 1
20Y-01-12310
1
32

Номер детали на чертеже:

32

BOLT

Заводской номер: 6715-11-5290 Количество на модель: 2
6715-11-5290
2
33

Номер детали на чертеже:

33

NUT

Заводской номер: 01580-10605 Количество на модель: 2
01580-10605
2
34

Номер детали на чертеже:

34

BOLT

Заводской номер: 6715-11-5270 Количество на модель: 1
6715-11-5270
1
35

Номер детали на чертеже:

35

BUSHING

Заводской номер: 6715-11-5280 Количество на модель: 2
6715-11-5280
2
36

Номер детали на чертеже:

36

NUT

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
