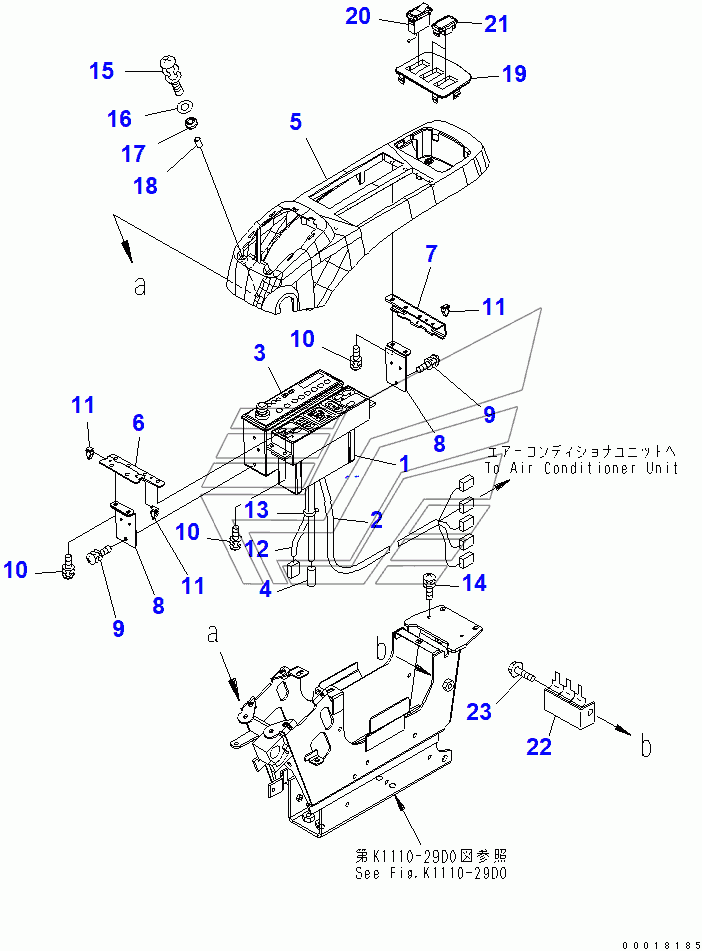

FLOOR FRAME (OPERATOR'S CAB) (CONSOLE) (UPPER) (WITH AIR CONDITIONER AND RADIO) (L.H.) (WITH BEACON)(250001-) PC200-7-AA. Каталог 2010г.

FLOOR FRAME (OPERATOR'S CAB) (CONSOLE) (UPPER) (WITH AIR CONDITIONER AND RADIO) (L.H.)(250001-) PC200-7-AA FLOOR FRAME (OPERATOR'S CAB) (CONSOLE) (LOWER) (L.H.)(250001-) PC200-7-AA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PANEL ASS'Y

Заводской номер: 208-979-7630 Количество на модель: 1
208-979-7630
1
2

Номер детали на чертеже:

2

WIRING HARNESS

Заводской номер: 208-979-7550 Количество на модель: 1
208-979-7550
1
3

Номер детали на чертеже:

3

RADIO

Заводской номер: 20Y-06-22721 Количество на модель: 1
20Y-06-22721
1
4

Номер детали на чертеже:

4

CORD

Заводской номер: 08912-51600 Количество на модель: 1
08912-51600
1
5

Номер детали на чертеже:

5

COVER

Заводской номер: 208-43-71680 Количество на модель: 1
208-43-71680
1
6

Номер детали на чертеже:

6

PLATE

Заводской номер: 22U-43-22220 Количество на модель: 1
22U-43-22220
1
7

Номер детали на чертеже:

7

STAY

Заводской номер: 22U-43-22230 Количество на модель: 1
22U-43-22230
1
8

Номер детали на чертеже:

8

BRACKET

Заводской номер: 22U-06-22510 Количество на модель: 2
22U-06-22510
2
9

Номер детали на чертеже:

9

SCREW

Заводской номер: 01023-60510 Количество на модель: 4
01023-60510
4
10

Номер детали на чертеже:

10

SCREW

Заводской номер: 01023-60516 Количество на модель: 10
01023-60516
10
11

Номер детали на чертеже:

11

CLIP

Заводской номер: 20Y-06-23770 Количество на модель: 3
20Y-06-23770
3
12

Номер детали на чертеже:

12

WIRING HARNESS

Заводской номер: 22U-06-22350 Количество на модель: 1
22U-06-22350
1
13

Номер детали на чертеже:

13

BAND

Заводской номер: 08034-00310 Количество на модель: 1
08034-00310
1
14

Номер детали на чертеже:

14

SCREW

Заводской номер: 01023-60620 Количество на модель: 2
01023-60620
2
15

Номер детали на чертеже:

15

SCREW

Заводской номер: 01023-60630 Количество на модель: 2
01023-60630
2
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01640-20610 Количество на модель: 2
01640-20610
2
17

Номер детали на чертеже:

17

CUSHION

Заводской номер: 208-43-71610 Количество на модель: 2
208-43-71610
2
18

Номер детали на чертеже:

18

PIPE

Заводской номер: 208-43-71620 Количество на модель: 2
208-43-71620
2
19

Номер детали на чертеже:

19

PANEL

Заводской номер: 22U-43-22120 Количество на модель: 1
22U-43-22120
1
20

Номер детали на чертеже:

20

SWITCH ASS'Y

Заводской номер: 22U-06-22310 Количество на модель: 1
22U-06-22310
1
21

Номер детали на чертеже:

21

COVER

Заводской номер: 22U-06-22320 Количество на модель: 2
22U-06-22320
2
22

Номер детали на чертеже:

22

BRACKET

Заводской номер: 22U-43-22451 Количество на модель: 1
22U-43-22451
1
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 01435-01020 Количество на модель: 1
01435-01020
1
FLOOR FRAME (OPERATOR'S CAB) (CONSOLE) (UPPER) (WITH AIR CONDITIONER AND RADIO) (L.H.)(250001-) PC200-7-AA FLOOR FRAME (OPERATOR'S CAB) (CONSOLE) (LOWER) (L.H.)(250001-) PC200-7-AA
