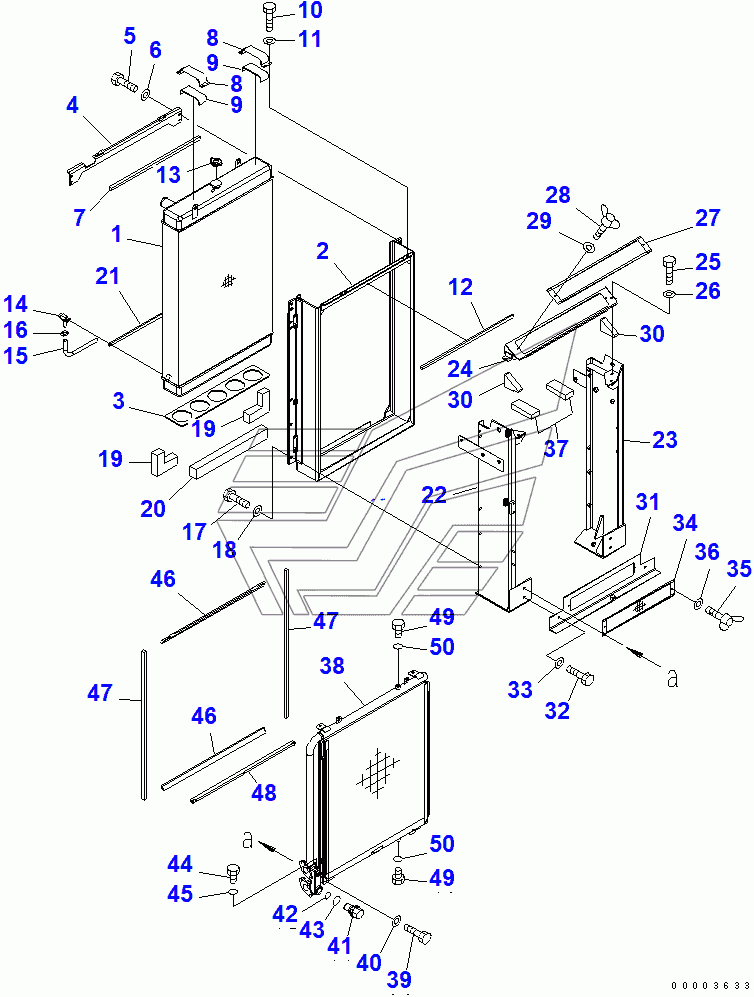

COOLING (RADIATOR) (WITH AIR CONDITIONER) (DUST PROOF SPEC.) PC200-7-AA. Каталог 2010г.

COOLING (RADIATOR) (WITH AIR CONDITIONER)(250001-) PC200-7-AA COOLING (AFTER COOLER AND CONDENSER) (WITH AIR CONDITIONER)(200001-250000) PC200-7-AA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

RADIATOR CORE ASS'Y

Заводской номер: 20Y-03-32110 Количество на модель: 1
20Y-03-32110
1
2

Номер детали на чертеже:

2

FRAME

Заводской номер: 20Y-03-32120 Количество на модель: 1
20Y-03-32120
1
3

Номер детали на чертеже:

3

SHEET

Заводской номер: 20Y-03-24280 Количество на модель: 1
20Y-03-24280
1
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 20Y-03-32130 Количество на модель: 2
20Y-03-32130
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-80816 Количество на модель: 4
01010-80816
4
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
7

Номер детали на чертеже:

7

SEAL

Заводской номер: 20Y-03-32280 Количество на модель: 1
20Y-03-32280
1
8

Номер детали на чертеже:

8

BRACKET

Заводской номер: 20Y-03-24250 Количество на модель: 2
20Y-03-24250
2
9

Номер детали на чертеже:

9

SHEET

Заводской номер: 203-03-65770 Количество на модель: 2
203-03-65770
2
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-80820 Количество на модель: 7
01010-80820
7
12

Номер детали на чертеже:

12

SEAL

Заводской номер: 20Y-03-32270 Количество на модель: 1
20Y-03-32270
1
13

Номер детали на чертеже:

13

CAP

Заводской номер: 20Y-03-22110 Количество на модель: 1
20Y-03-22110
1
14

Номер детали на чертеже:

14

VALVE

Заводской номер: 07730-50004 Количество на модель: 1
07730-50004
1
15

Номер детали на чертеже:

15

HOSE

Заводской номер: 195-03-13180 Количество на модель: 1
195-03-13180
1
16

Номер детали на чертеже:

16

CLAMP

Заводской номер: 07281-00197 Количество на модель: 1
07281-00197
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81035 Количество на модель: 10
01010-81035
10
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 01643-31032 Количество на модель: 10
01643-31032
10
19

Номер детали на чертеже:

19

SHEET

Заводской номер: 20Y-03-32240 Количество на модель: 2
20Y-03-32240
2
20

Номер детали на чертеже:

20

SEAL

Заводской номер: 20Y-03-32230 Количество на модель: 1
20Y-03-32230
1
22

Номер детали на чертеже:

22

FRAME

Заводской номер: 20Y-03-32140 Количество на модель: 1
20Y-03-32140
1
23

Номер детали на чертеже:

23

FRAME

Заводской номер: 20Y-03-32150 Количество на модель: 1
20Y-03-32150
1
24

Номер детали на чертеже:

24

COVER

Заводской номер: 20Y-03-32160 Количество на модель: 1
20Y-03-32160
1
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 01010-81025 Количество на модель: 1
01010-81025
1
27

Номер детали на чертеже:

27

NET

Заводской номер: 20Y-03-32170 Количество на модель: 1
20Y-03-32170
1
28

Номер детали на чертеже:

28

BOLT¤ WING

Заводской номер: 01434-10616 Количество на модель: 2
01434-10616
2
29

Номер детали на чертеже:

29

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
30

Номер детали на чертеже:

30

SHEET

Заводской номер: 20Y-03-32260 Количество на модель: 2
20Y-03-32260
2
31

Номер детали на чертеже:

31

PLATE

Заводской номер: 20Y-03-31181 Количество на модель: 1
20Y-03-31181
1
34

Номер детали на чертеже:

34

NET

Заводской номер: 20Y-03-31420 Количество на модель: 1
20Y-03-31420
1
37

Номер детали на чертеже:

37

SEAL

Заводской номер: 20Y-03-32250 Количество на модель: 2
20Y-03-32250
2
38

Номер детали на чертеже:

38

OIL COOLER ASS'Y

Заводской номер: 20Y-03-31121 Количество на модель: 1
20Y-03-31121
1
39

Номер детали на чертеже:

39

BOLT

Заводской номер: 01010-81030 Количество на модель: 4
01010-81030
4
41

Номер детали на чертеже:

41

VALVE ASS'Y

Заводской номер: 20Y-03-31480 Количество на модель: 1
20Y-03-31480
1
42

Номер детали на чертеже:

42

O-RING

Заводской номер: 07000-12020 Количество на модель: 1
07000-12020
1
43

Номер детали на чертеже:

43

O-RING

Заводской номер: 07002-13034 Количество на модель: 1
07002-13034
1
44

Номер детали на чертеже:

44

PLUG

Заводской номер: 07040-11812 Количество на модель: 1
07040-11812
1
45

Номер детали на чертеже:

45

O-RING

Заводской номер: 07002-11823 Количество на модель: 1
07002-11823
1
46

Номер детали на чертеже:

46

SHEET

Заводской номер: 22U-03-21740 Количество на модель: 2
22U-03-21740
2
47

Номер детали на чертеже:

47

SEAL

Заводской номер: 20Y-03-31290 Количество на модель: 2
20Y-03-31290
2
48

Номер детали на чертеже:

48

SHEET

Заводской номер: 22U-03-21760 Количество на модель: 1
22U-03-21760
1
49

Номер детали на чертеже:

49

PLUG

Заводской номер: 07040-11409 Количество на модель: 2
07040-11409
2
50

Номер детали на чертеже:

50

O-RING

Заводской номер: 07002-11423 Количество на модель: 2
07002-11423
2
COOLING (RADIATOR) (WITH AIR CONDITIONER)(250001-) PC200-7-AA COOLING (AFTER COOLER AND CONDENSER) (WITH AIR CONDITIONER)(200001-250000) PC200-7-AA
