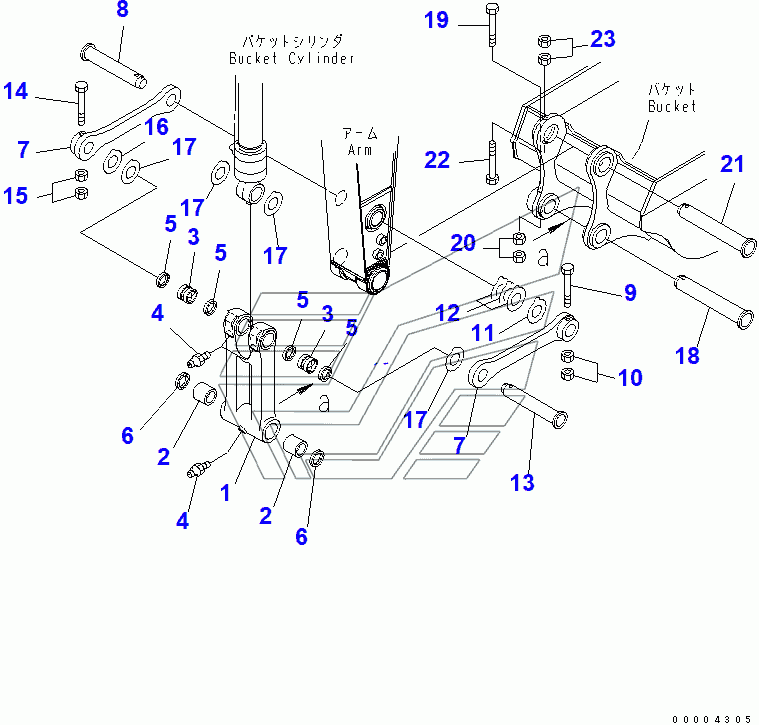

BUCKET LINK KIT(255788-) PC200-7. Каталог 2010г.

BUCKET LINK KIT (FOR ADDITIONAL PIPING) PC200-7 LINK (WITHOUT BUCKET) PC200-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

LINK ASS'Y

Заводской номер: 20Y-70-01240 Количество на модель: 1
20Y-70-01240
1
1

Номер детали на чертеже:

1

LINK

Заводской номер: LINK Количество на модель: 1
LINK
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 21K-70-12161 Количество на модель: 2
21K-70-12161
2
3

Номер детали на чертеже:

3

BUSHING

Заводской номер: 205-70-73180 Количество на модель: 2
205-70-73180
2
4

Номер детали на чертеже:

4

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 3
07020-00000
3
5

Номер детали на чертеже:

5

SEAL

Заводской номер: 20Y-70-23220 Количество на модель: 4
20Y-70-23220
4
6

Номер детали на чертеже:

6

SEAL

Заводской номер: 20Y-70-23230 Количество на модель: 2
20Y-70-23230
2
7

Номер детали на чертеже:

7

LINK

Заводской номер: 205-70-73130 Количество на модель: 2
205-70-73130
2
8

Номер детали на чертеже:

8

PIN

Заводской номер: 22U-70-21191 Количество на модель: 1
22U-70-21191
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 20Y-70-32450 Количество на модель: 1
20Y-70-32450
1
10

Номер детали на чертеже:

10

NUT

Заводской номер: 01580-12016 Количество на модель: 2
01580-12016
2
11

Номер детали на чертеже:

11

SPACER¤ 0.8MM

Заводской номер: 20Y-70-11320 Количество на модель: 1
20Y-70-11320
1
12

Номер детали на чертеже:

12

SPACER¤ 1.5MM

Заводской номер: 20Y-70-11330 Количество на модель: 3
20Y-70-11330
3
18

Номер детали на чертеже:

18

PIN

Заводской номер: 205-70-73270 Количество на модель: 1
205-70-73270
1
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 20Y-70-32460 Количество на модель: 1
20Y-70-32460
1
BUCKET LINK KIT (FOR ADDITIONAL PIPING) PC200-7 LINK (WITHOUT BUCKET) PC200-7
