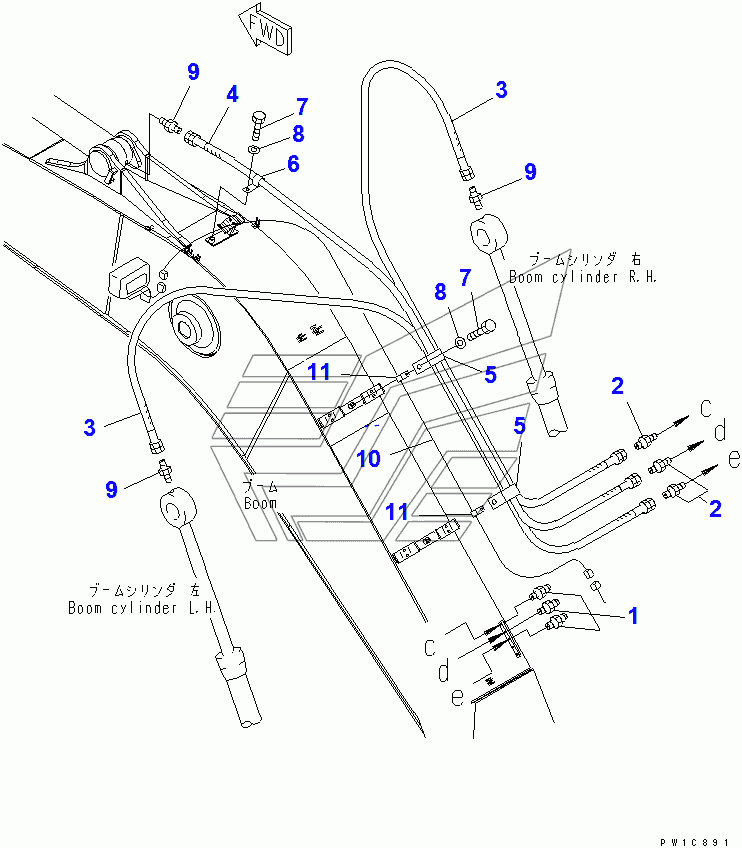

BOOM (LUBRICATING PIPING AND WORKING LAMP HARNESS) PC200-7. Каталог 2010г.

BOOM (LUBRICATING PIPING AND WORKING LAMP HARNESS)(200001-200007) PC200-7 BOOM (HD) (ADDITIONAL PIPING) (FOR ADDITIONAL PIPING)(200001-205510) PC200-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 3
07020-00000
3
2

Номер детали на чертеже:

2

NIPPLE

Заводской номер: 205-70-51390 Количество на модель: 3
205-70-51390
3
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 20Y-70-31330 Количество на модель: 2
20Y-70-31330
2
4

Номер детали на чертеже:

4

HOSE

Заводской номер: 20Y-70-31340 Количество на модель: 1
20Y-70-31340
1
5

Номер детали на чертеже:

5

CLIP

Заводской номер: 04434-52212 Количество на модель: 2
04434-52212
2
6

Номер детали на чертеже:

6

CLIP

Заводской номер: 04434-51012 Количество на модель: 1
04434-51012
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81220 Количество на модель: 3
01010-81220
3
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
10

Номер детали на чертеже:

10

WIRE

Заводской номер: 22U-06-21350 Количество на модель: 1
22U-06-21350
1
BOOM (LUBRICATING PIPING AND WORKING LAMP HARNESS)(200001-200007) PC200-7 BOOM (HD) (ADDITIONAL PIPING) (FOR ADDITIONAL PIPING)(200001-205510) PC200-7
