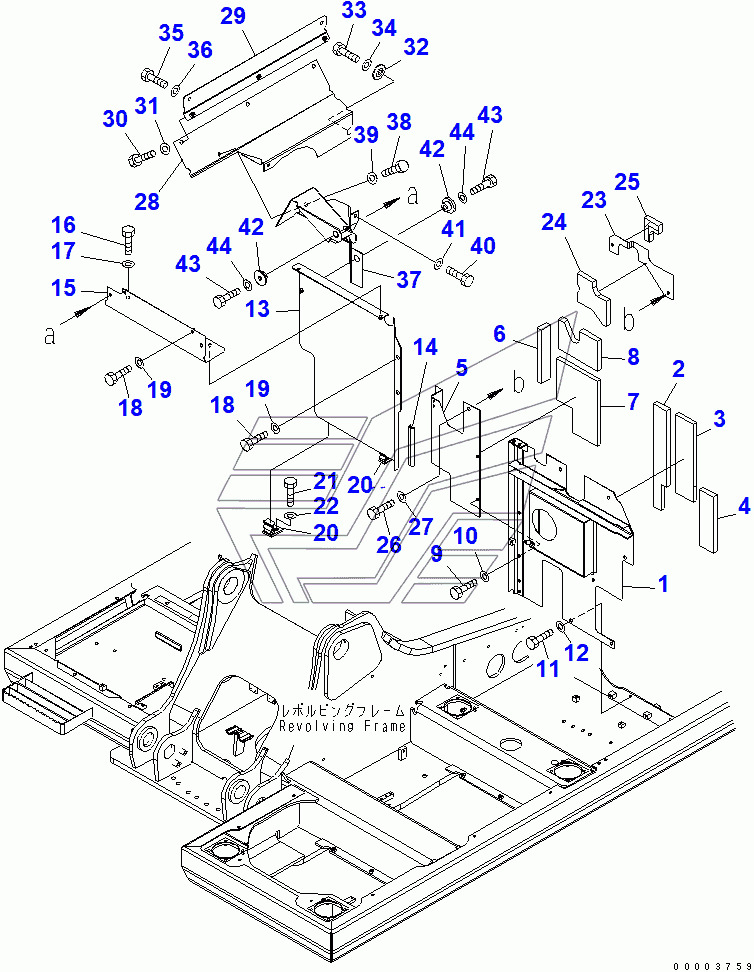

PARTITION (MACHINE CAB) (COLD WEATHER A SPEC.)(202230-) PC200-7. Каталог 2010г.

PARTITION (MACHINE CAB)(250001-) PC200-7 PARTITION PC200-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

COVER

Заводской номер: 20Y-54-61911 Количество на модель: 1
20Y-54-61911
1

Номер детали на чертеже:

COVER

Заводской номер: 20Y-977-6691 Количество на модель: 1
20Y-977-6691
1

Номер детали на чертеже:

COVER

Заводской номер: 20Y-54-61961 Количество на модель: 1
20Y-54-61961
1

Номер детали на чертеже:

COVER

Заводской номер: 20Y-977-6680 Количество на модель: 1
20Y-977-6680
1
1

Номер детали на чертеже:

1

COVER

Заводской номер: COVER Количество на модель: 1
COVER
1
2

Номер детали на чертеже:

2

SHEET

Заводской номер: 20Y-54-63161 Количество на модель: 1
20Y-54-63161
1
3

Номер детали на чертеже:

3

SHEET

Заводской номер: 20Y-54-63171 Количество на модель: 1
20Y-54-63171
1
4

Номер детали на чертеже:

4

SHEET

Заводской номер: 20Y-54-63181 Количество на модель: 1
20Y-54-63181
1
6

Номер детали на чертеже:

6

SHEET

Заводской номер: 20Y-977-6650 Количество на модель: 1
20Y-977-6650
1
7

Номер детали на чертеже:

7

SHEET

Заводской номер: 20Y-54-63251 Количество на модель: 1
20Y-54-63251
1
8

Номер детали на чертеже:

8

SHEET

Заводской номер: 20Y-977-6640 Количество на модель: 1
20Y-977-6640
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
14

Номер детали на чертеже:

14

SEAL

Заводской номер: 203-54-63340 Количество на модель: 1
203-54-63340
1
15

Номер детали на чертеже:

15

COVER

Заводской номер: 20Y-977-6630 Количество на модель: 1
20Y-977-6630
1
20

Номер детали на чертеже:

20

CATCH

Заводской номер: 20Y-54-12320 Количество на модель: 2
20Y-54-12320
2
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
24

Номер детали на чертеже:

24

SHEET

Заводской номер: 20Y-54-63261 Количество на модель: 1
20Y-54-63261
1
25

Номер детали на чертеже:

25

SHEET

Заводской номер: 20Y-54-63270 Количество на модель: 1
20Y-54-63270
1
28

Номер детали на чертеже:

28

COVER

Заводской номер: 20Y-54-61551 Количество на модель: 1
20Y-54-61551
1
29

Номер детали на чертеже:

29

COVER

Заводской номер: 20Y-54-61591 Количество на модель: 1
20Y-54-61591
1
32

Номер детали на чертеже:

32

COLLAR

Заводской номер: 20Y-54-12550 Количество на модель: 1
20Y-54-12550
1
37

Номер детали на чертеже:

37

COVER

Заводской номер: 20Y-54-61541 Количество на модель: 1
20Y-54-61541
1
40

Номер детали на чертеже:

40

BOLT

Заводской номер: 01010-81220 Количество на модель: 1
01010-81220
1
