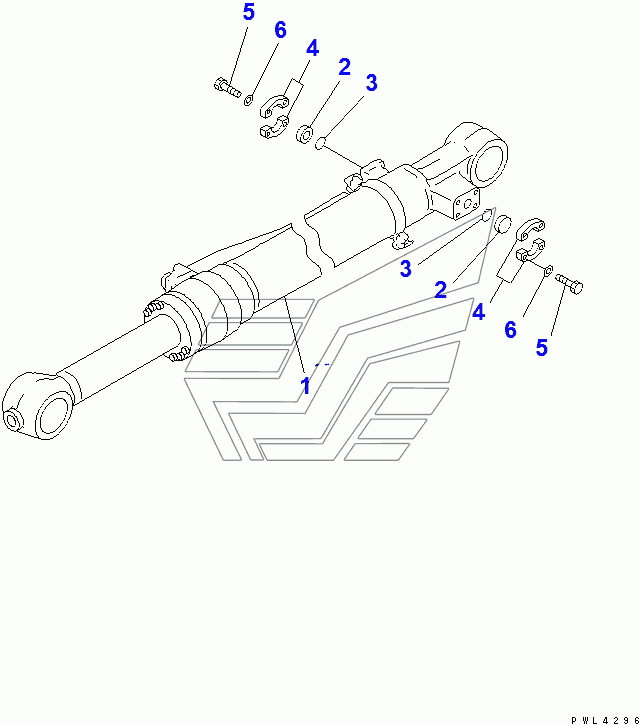

BUCKET CYLINDER (FOR COMPONENT SHIPPING)(106987-) PC200-6. Каталог 2010г.

BUCKET CYLINDER (FOR COMPONENT SHIPPING)(94999-106986) PC200-6 BUCKET LINK(80001-94998) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CYLINDER GROUP,(SEE FIG.Y1620-41A0C)

Заводской номер: 205-63-X9040 Количество на модель: 1
205-63-X9040
1
2

Номер детали на чертеже:

2

HEAD

Заводской номер: 07378-10600 Количество на модель: 2
07378-10600
2
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07000-13025 Количество на модель: 2
07000-13025
2
4

Номер детали на чертеже:

4

FLANGE

Заводской номер: 07371-30640 Количество на модель: 4
07371-30640
4
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
BUCKET CYLINDER (FOR COMPONENT SHIPPING)(94999-106986) PC200-6 BUCKET LINK(80001-94998) PC200-6
