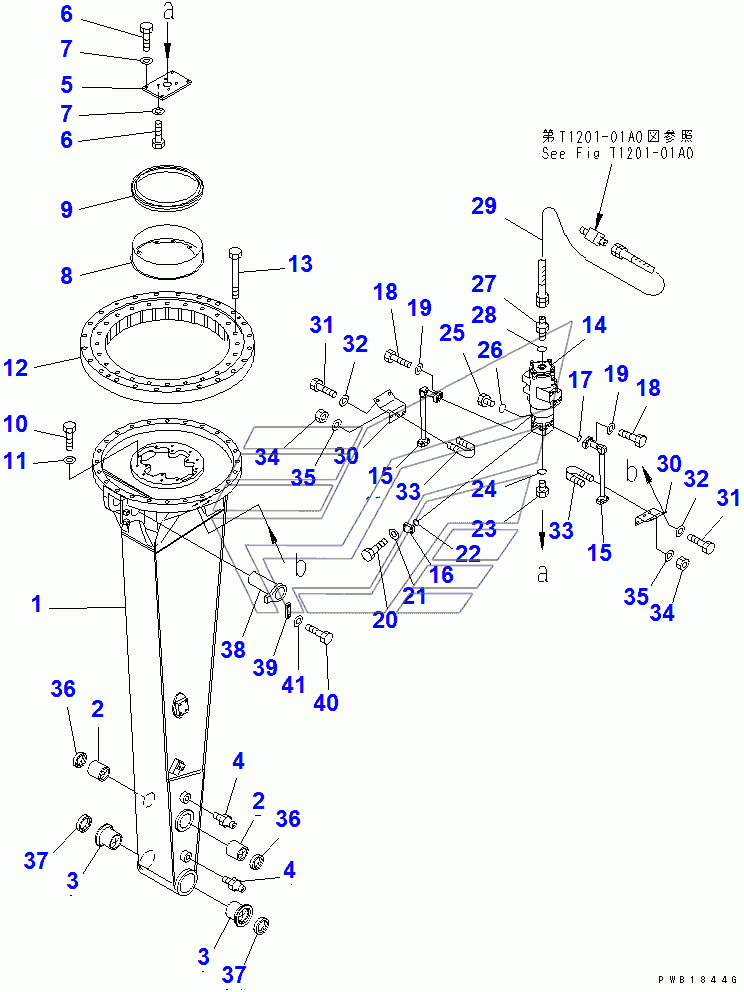

ROTATION ARM (2.9M) (SECOND ARM) PC200-6. Каталог 2010г.

ROTATION ARM (2.9M) (PIPING) (ADDITIONAL LINE FOR 1ST ARM) PC200-6 ROTATION ARM (2.9M) (SECOND ARM) (FOR ADDITIONAL PIPING) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

ARM A¤(2ND ARM)

Заводской номер: 20Y-966-0011 Количество на модель: 1
20Y-966-0011
1

Номер детали на чертеже:

SWIVEL JOINT ASS'Y,(SEE FIG.Y1627-01A0)

Заводской номер: 703-09-33230 Количество на модель: 1
703-09-33230
1

Номер детали на чертеже:

ARM,2ND

Заводской номер: ARM,2ND Количество на модель: 1
ARM,2ND
1

Номер детали на чертеже:

2ND ARM ASS'Y

Заводской номер: 20Y-966-0010 Количество на модель: 1
20Y-966-0010
1
1

Номер детали на чертеже:

1

ARM SECOND

Заводской номер: ARM SECOND Количество на модель: 1
ARM SECOND
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 21K-70-12170 Количество на модель: 2
21K-70-12170
2
3

Номер детали на чертеже:

3

BUSHING

Заводской номер: 205-70-72130 Количество на модель: 2
205-70-72130
2
4

Номер детали на чертеже:

4

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 2
07020-00000
2
5

Номер детали на чертеже:

5

PLATE

Заводской номер: 20Y-966-1530 Количество на модель: 1
20Y-966-1530
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81235 Количество на модель: 8
01010-81235
8
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-51235 Количество на модель: 8
01010-51235
8
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31232 Количество на модель: 8
01643-31232
8
8

Номер детали на чертеже:

8

COVER

Заводской номер: 20Y-966-1510 Количество на модель: 1
20Y-966-1510
1
9

Номер детали на чертеже:

9

SEAL

Заводской номер: 20Y-966-1520 Количество на модель: 1
20Y-966-1520
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-51220 Количество на модель: 10
01010-51220
10
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81220 Количество на модель: 10
01010-81220
10
12

Номер детали на чертеже:

12

CIRCLE

Заводской номер: 205-966-7111 Количество на модель: 1
205-966-7111
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01011-52210 Количество на модель: 24
01011-52210
24
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01011-82210 Количество на модель: 24
01011-82210
24
14

Номер детали на чертеже:

14

SWIVEL JOINT ASS'Y

Заводской номер: 703-09-33400 Количество на модель: 1
703-09-33400
1
14

Номер детали на чертеже:

14

SWIVEL JOINT ASS'Y

Заводской номер: 703-09-00120 Количество на модель: 1
703-09-00120
1
15

Номер детали на чертеже:

15

TUBE

Заводской номер: 20Y-966-2850 Количество на модель: 2
20Y-966-2850
2
16

Номер детали на чертеже:

16

FLANGE

Заводской номер: 20Y-62-15990 Количество на модель: 2
20Y-62-15990
2
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 07000-13030 Количество на модель: 2
07000-13030
2
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 07372-21040 Количество на модель: 8
07372-21040
8
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-81035 Количество на модель: 8
01010-81035
8
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-51035 Количество на модель: 8
01010-51035
8
23

Номер детали на чертеже:

23

PLUG

Заводской номер: 07040-12412 Количество на модель: 1
07040-12412
1
24

Номер детали на чертеже:

24

O-RING

Заводской номер: 07002-02434 Количество на модель: 1
07002-02434
1
25

Номер детали на чертеже:

25

PLUG

Заводской номер: 07040-11409 Количество на модель: 2
07040-11409
2
26

Номер детали на чертеже:

26

O-RING

Заводской номер: 07002-11423 Количество на модель: 2
07002-11423
2
27

Номер детали на чертеже:

27

NIPPLE

Заводской номер: 114-62-23110 Количество на модель: 1
114-62-23110
1
29

Номер детали на чертеже:

29

HOSE

Заводской номер: 07103-20311 Количество на модель: 1
07103-20311
1
30

Номер детали на чертеже:

30

BRACKET

Заводской номер: 20Y-966-1781 Количество на модель: 2
20Y-966-1781
2
31

Номер детали на чертеже:

31

BOLT

Заводской номер: 01010-51225 Количество на модель: 4
01010-51225
4
31

Номер детали на чертеже:

31

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
32

Номер детали на чертеже:

32

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
33

Номер детали на чертеже:

33

CLIP

Заводской номер: 07283-22738 Количество на модель: 2
07283-22738
2
34

Номер детали на чертеже:

34

NUT

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
36

Номер детали на чертеже:

36

SEAL

Заводской номер: 21K-70-12180 Количество на модель: 2
21K-70-12180
2
36

Номер детали на чертеже:

36

SEAL

Заводской номер: 20Y-70-23220 Количество на модель: 4
20Y-70-23220
4
37

Номер детали на чертеже:

37

SEAL

Заводской номер: 205-70-62150 Количество на модель: 2
205-70-62150
2
38

Номер детали на чертеже:

38

PIN

Заводской номер: 205-70-71190 Количество на модель: 1
205-70-71190
1
39

Номер детали на чертеже:

39

PLATE

Заводской номер: 205-70-66580 Количество на модель: 1
205-70-66580
1
40

Номер детали на чертеже:

40

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
40

Номер детали на чертеже:

40

BOLT

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
