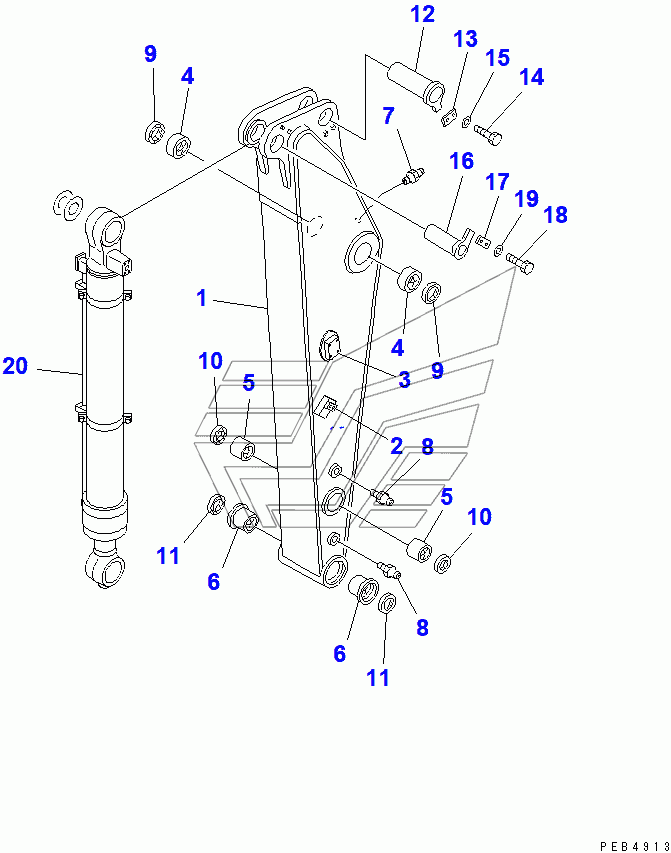

ARM (1.8M) (FOR ADDITIONAL PIPING) PC200-6. Каталог 2010г.

ARM (2.4M) (FOR ADDITIONAL PIPING) (FOR COMPONENT) PC200-6 ARM (1.8M) (FOR ADDITIONAL PIPING) (FOR COMPONENT) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

ARM

Заводской номер: 20Y-970-6330 Количество на модель: 1
20Y-970-6330
1

Номер детали на чертеже:

BUCKET CYLINDER G.,(EXCEPT JAPAN)

Заводской номер: 205-63-X2140 Количество на модель: 1
205-63-X2140
1

Номер детали на чертеже:

BUCKET CYLINDER G.,(SEE FIG.Y1620-41A1)

Заводской номер: 205-63-X3140 Количество на модель: 1
205-63-X3140
1
1

Номер детали на чертеже:

1

ARM

Заводской номер: ARM Количество на модель: 1
ARM
1
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: 20Y-970-3560 Количество на модель: 2
20Y-970-3560
2
3

Номер детали на чертеже:

3

BRACKET

Заводской номер: 20Y-970-3570 Количество на модель: 2
20Y-970-3570
2
4

Номер детали на чертеже:

4

BUSHING

Заводской номер: 205-70-72180 Количество на модель: 2
205-70-72180
2
5

Номер детали на чертеже:

5

BUSHING

Заводской номер: 21K-70-12170 Количество на модель: 2
21K-70-12170
2
6

Номер детали на чертеже:

6

BUSHING

Заводской номер: 205-70-72130 Количество на модель: 2
205-70-72130
2
7

Номер детали на чертеже:

7

FITTING, GREASE

Заводской номер: 07020-00900 Количество на модель: 1
07020-00900
1
8

Номер детали на чертеже:

8

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 2
07020-00000
2
9

Номер детали на чертеже:

9

SEAL

Заводской номер: 07145-00090 Количество на модель: 2
07145-00090
2
10

Номер детали на чертеже:

10

SEAL

Заводской номер: 20Y-70-23220 Количество на модель: 4
20Y-70-23220
4
10

Номер детали на чертеже:

10

SEAL

Заводской номер: 21K-70-12180 Количество на модель: 2
21K-70-12180
2
11

Номер детали на чертеже:

11

SEAL

Заводской номер: 205-70-62150 Количество на модель: 2
205-70-62150
2
12

Номер детали на чертеже:

12

PIN

Заводской номер: 20Y-70-11180 Количество на модель: 1
20Y-70-11180
1
13

Номер детали на чертеже:

13

PLATE

Заводской номер: 205-70-66580 Количество на модель: 1
205-70-66580
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
16

Номер детали на чертеже:

16

PIN

Заводской номер: 205-70-71190 Количество на модель: 1
205-70-71190
1
20

Номер детали на чертеже:

20

CYLINDER GROUP,(SEE FIG.Y1620-41A1C)

Заводской номер: 205-63-X9100 Количество на модель: 1
205-63-X9100
1
