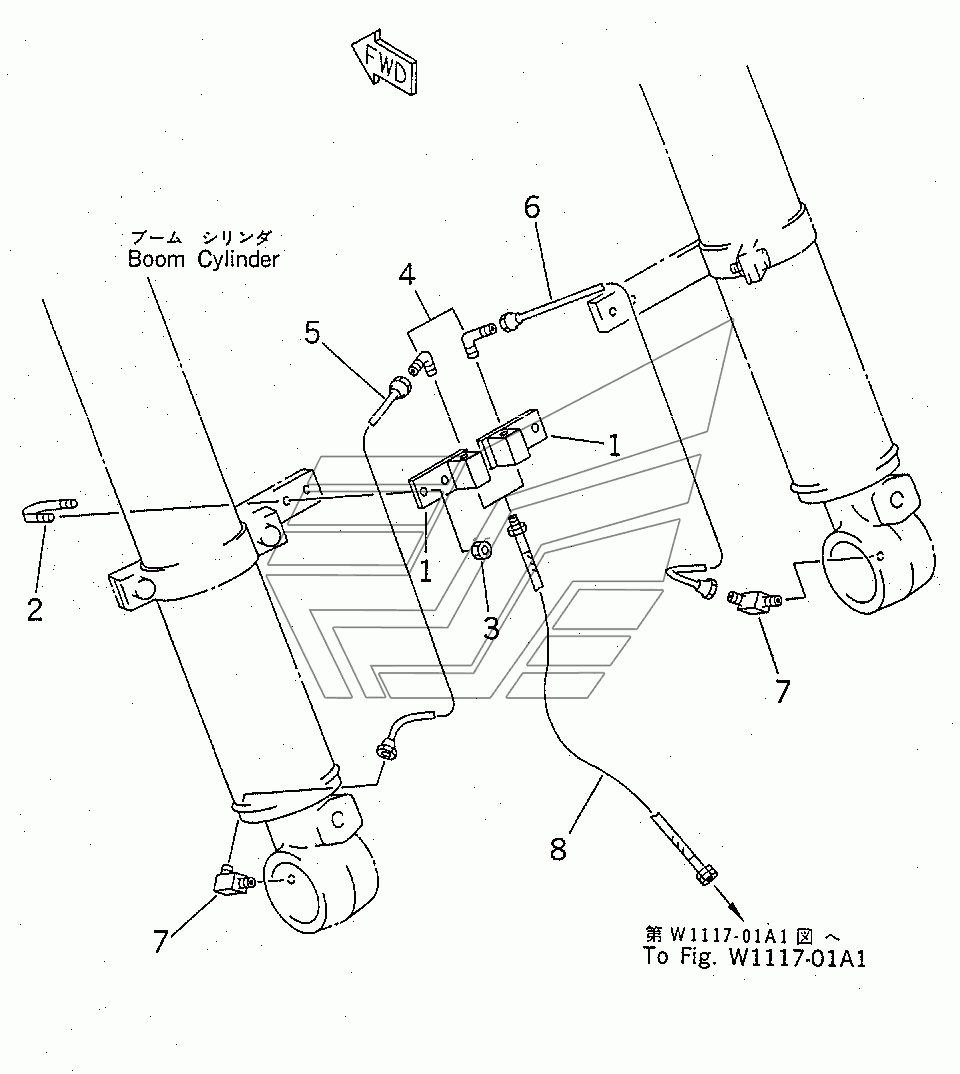

BOOM CYLINDER (LUBRICATION LINE) (FOR AUTO GREASING) PC200-6. Каталог 2010г.

BOOM CYLINDER (LONG GREASING TYPE)(94999-) PC200-6 BOOM PIN (SLING)(86105-) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

JOINT

Заводской номер: 20Y-70-25390 Количество на модель: 2
20Y-70-25390
2
2

Номер детали на чертеже:

2

CLIP

Заводской номер: 07283-22746 Количество на модель: 2
07283-22746
2
3

Номер детали на чертеже:

3

NUT

Заводской номер: 01598-01011 Количество на модель: 4
01598-01011
4
4

Номер детали на чертеже:

4

ELBOW

Заводской номер: 07217-50813 Количество на модель: 2
07217-50813
2
5

Номер детали на чертеже:

5

TUBE

Заводской номер: 20Y-70-25370 Количество на модель: 1
20Y-70-25370
1
6

Номер детали на чертеже:

6

TUBE

Заводской номер: 20Y-70-25380 Количество на модель: 1
20Y-70-25380
1
7

Номер детали на чертеже:

7

ELBOW

Заводской номер: 20Y-25-11270 Количество на модель: 2
20Y-25-11270
2
8

Номер детали на чертеже:

8

HOSE

Заводской номер: 209-72-16550 Количество на модель: 2
209-72-16550
2
BOOM CYLINDER (LONG GREASING TYPE)(94999-) PC200-6 BOOM PIN (SLING)(86105-) PC200-6
