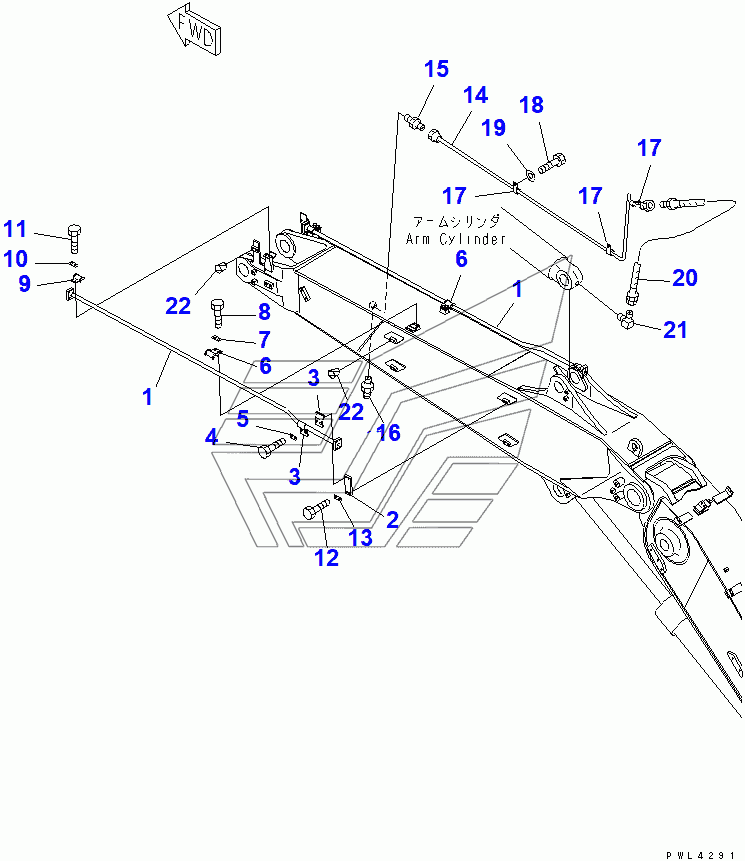

BOOM (SECOND BOOM) (BUCKET LINE AND LUBRICATING LINE) (2-PIECE BOOM) PC200-6. Каталог 2010г.

BOOM (SECOND BOOM) (2-PIECE BOOM) PC200-6 BOOM (SECOND BOOM) (BUCKET LUBRICATING AND ROTATION LINE) (2 PI ECE BOOM + ROTATION ARM) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
5
6
14
15
16
17
18
18
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-62-24930 Количество на модель: 2
20Y-62-24930
2
2

Номер детали на чертеже:

2

PLATE

Заводской номер: 20Y-62-24920 Количество на модель: 2
20Y-62-24920
2
3

Номер детали на чертеже:

3

CLAMP

Заводской номер: 20Y-62-13650 Количество на модель: 4
20Y-62-13650
4
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-51230 Количество на модель: 4
01010-51230
4
5

Номер детали на чертеже:

5

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 2
20Y-62-13450
2
6

Номер детали на чертеже:

6

CLAMP

Заводской номер: 20Y-62-13220 Количество на модель: 2
20Y-62-13220
2
14

Номер детали на чертеже:

14

TUBE

Заводской номер: 20Y-966-2582 Количество на модель: 1
20Y-966-2582
1
15

Номер детали на чертеже:

15

CONNECTOR

Заводской номер: 07214-50813 Количество на модель: 1
07214-50813
1
16

Номер детали на чертеже:

16

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
17

Номер детали на чертеже:

17

CLIP

Заводской номер: 08036-00814 Количество на модель: 3
08036-00814
3
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81016 Количество на модель: 3
01010-81016
3
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-51016 Количество на модель: 3
01010-51016
3
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 01643-31032 Количество на модель: 3
01643-31032
3
20

Номер детали на чертеже:

20

HOSE¤ 440MM

Заводской номер: 20Y-70-11520 Количество на модель: 1
20Y-70-11520
1
21

Номер детали на чертеже:

21

NIPPLE

Заводской номер: 205-70-51390 Количество на модель: 1
205-70-51390
1
22

Номер детали на чертеже:

22

PLUG

Заводской номер: 07049-01215 Количество на модель: 28
07049-01215
28
