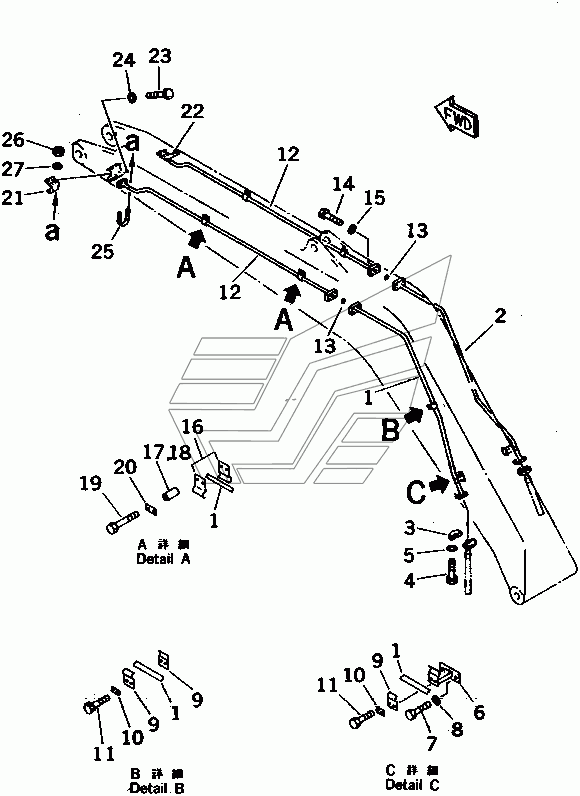

BOOM (ATTACHMENT LINE) (ROTATION ARM) (ATTACHMENT PIPING) PC200-6. Каталог 2010г.

BOOM (ATT. LINE FIRST BOOM) (2-PIECE BOOM) (ATTACHMENT PIPING) PC200-6 BOOM (SECOND BOOM) (2-PIECE BOOM) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
7
8
9
10
12
13
14
17
18
19
19
21
22
25
26
27

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE,L.H.

Заводской номер: 20Y-62-24960 Количество на модель: 1
20Y-62-24960
1
2

Номер детали на чертеже:

2

TUBE,R.H.

Заводской номер: 20Y-62-24970 Количество на модель: 1
20Y-62-24970
1
3

Номер детали на чертеже:

3

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
6

Номер детали на чертеже:

6

BRACKET

Заводской номер: 20Y-62-24560 Количество на модель: 2
20Y-62-24560
2
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-51230 Количество на модель: 4
01010-51230
4
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 207-62-31330 Количество на модель: 4
207-62-31330
4
10

Номер детали на чертеже:

10

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 4
20Y-62-13450
4
12

Номер детали на чертеже:

12

TUBE

Заводской номер: 20Y-62-24980 Количество на модель: 2
20Y-62-24980
2
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 07000-13035 Количество на модель: 2
07000-13035
2
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 07372-21040 Количество на модель: 8
07372-21040
8
17

Номер детали на чертеже:

17

COLLAR

Заводской номер: 205-30-62650 Количество на модель: 4
205-30-62650
4
18

Номер детали на чертеже:

18

COLLAR

Заводской номер: 205-03-71331 Количество на модель: 4
205-03-71331
4
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81280 Количество на модель: 8
01010-81280
8
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-51280 Количество на модель: 8
01010-51280
8
21

Номер детали на чертеже:

21

BRACKET

Заводской номер: 20Y-966-2442 Количество на модель: 1
20Y-966-2442
1
22

Номер детали на чертеже:

22

BRACKET

Заводской номер: 20Y-966-2452 Количество на модель: 1
20Y-966-2452
1
25

Номер детали на чертеже:

25

CLIP

Заводской номер: 07283-23442 Количество на модель: 2
07283-23442
2
26

Номер детали на чертеже:

26

NUT

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
27

Номер детали на чертеже:

27

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
