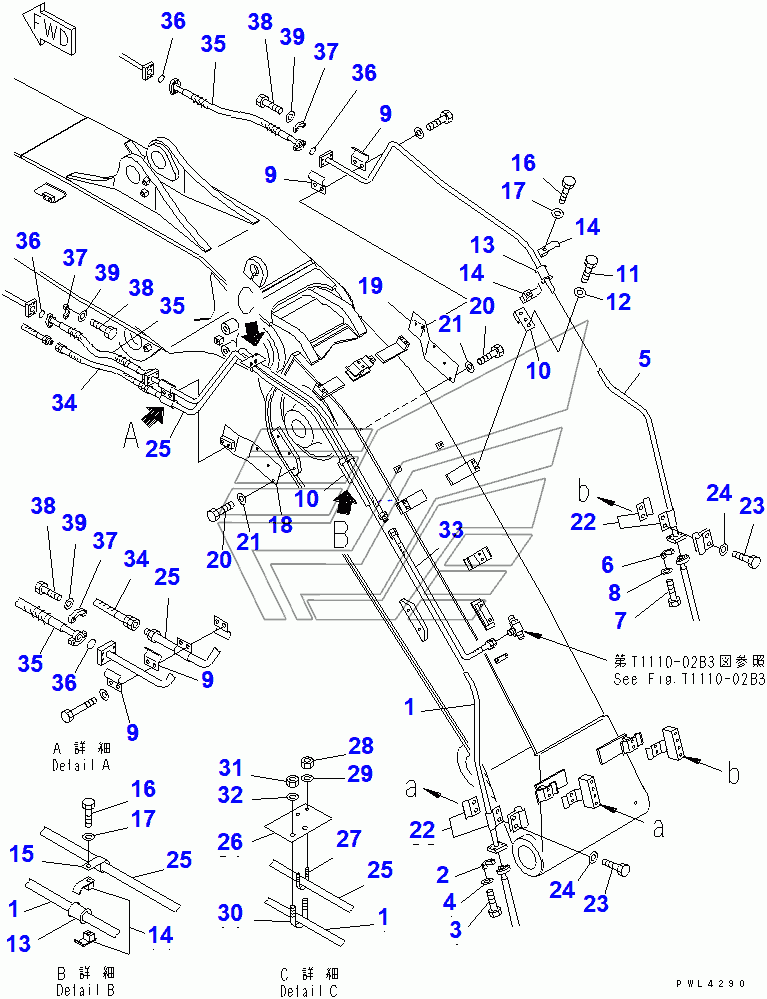

BOOM (ROTATION LINE) (FIRST BOOM) (2-PIECE BOOM) (ROTATION ARM) (FOR ADDITIONAL PIPING) PC200-6. Каталог 2010г.

BOOM (ROTATION LINE) (FIRST BOOM) (2-PIECE BOOM) (ROTATION ARM) PC200-6 BOOM (BLIND PARTS) (FOR COMPONENT) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE,L.H.

Заводской номер: 20Y-966-2151 Количество на модель: 1
20Y-966-2151
1
2

Номер детали на чертеже:

2

FLANGE

Заводской номер: 07371-30500 Количество на модель: 2
07371-30500
2
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-80830 Количество на модель: 4
01010-80830
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
5

Номер детали на чертеже:

5

TUBE,R.H.

Заводской номер: 20Y-966-2161 Количество на модель: 1
20Y-966-2161
1
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 20Y-966-2270 Количество на модель: 4
20Y-966-2270
4
10

Номер детали на чертеже:

10

BRACKET

Заводской номер: 20Y-62-24890 Количество на модель: 2
20Y-62-24890
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81240 Количество на модель: 4
01010-81240
4
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
13

Номер детали на чертеже:

13

CUSHION

Заводской номер: 07095-00420 Количество на модель: 2
07095-00420
2
14

Номер детали на чертеже:

14

CLAMP

Заводской номер: 07094-10417 Количество на модель: 4
07094-10417
4
15

Номер детали на чертеже:

15

CLIP

Заводской номер: 08036-01414 Количество на модель: 1
08036-01414
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81270 Количество на модель: 2
01010-81270
2
18

Номер детали на чертеже:

18

BRACKET,L.H.

Заводской номер: 20Y-966-2382 Количество на модель: 1
20Y-966-2382
1
19

Номер детали на чертеже:

19

BRACKET,R.H.

Заводской номер: 20Y-966-2392 Количество на модель: 1
20Y-966-2392
1
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-81225 Количество на модель: 6
01010-81225
6
25

Номер детали на чертеже:

25

TUBE

Заводской номер: 20Y-966-2292 Количество на модель: 1
20Y-966-2292
1
26

Номер детали на чертеже:

26

PLATE

Заводской номер: 20Y-966-1850 Количество на модель: 1
20Y-966-1850
1
27

Номер детали на чертеже:

27

CLIP

Заводской номер: 07283-21529 Количество на модель: 1
07283-21529
1
28

Номер детали на чертеже:

28

NUT

Заводской номер: 01598-00809 Количество на модель: 2
01598-00809
2
30

Номер детали на чертеже:

30

CLIP

Заводской номер: 07283-22236 Количество на модель: 1
07283-22236
1
31

Номер детали на чертеже:

31

NUT

Заводской номер: 01599-01011 Количество на модель: 2
01599-01011
2
32

Номер детали на чертеже:

32

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
33

Номер детали на чертеже:

33

HOSE

Заводской номер: 07102-20307 Количество на модель: 1
07102-20307
1
34

Номер детали на чертеже:

34

HOSE

Заводской номер: 07102-20309 Количество на модель: 1
07102-20309
1
35

Номер детали на чертеже:

35

HOSE

Заводской номер: 07127-00511 Количество на модель: 2
07127-00511
2
36

Номер детали на чертеже:

36

O-RING

Заводской номер: 07000-13022 Количество на модель: 4
07000-13022
4
BOOM (ROTATION LINE) (FIRST BOOM) (2-PIECE BOOM) (ROTATION ARM) PC200-6 BOOM (BLIND PARTS) (FOR COMPONENT) PC200-6
