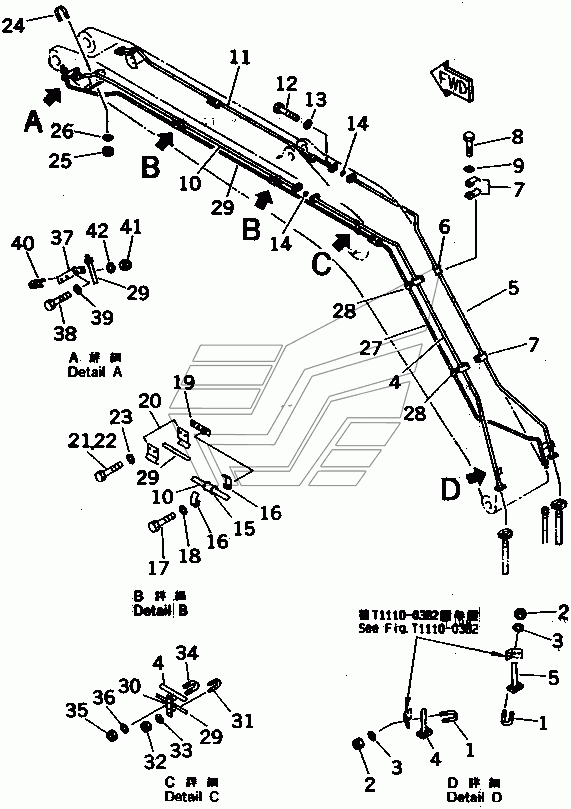

BOOM (ADDITIONAL LINE) (ROTATION ARM) PC200-6. Каталог 2010г.

BOOM (HD) (ADDITIONAL LINE) (FOR ADDITIONAL PIPING)(99112-) PC200-6 BOOM (ROTATION LINE) (FIRST BOOM) (2-PIECE BOOM) (ROTATION ARM) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CLIP

Заводской номер: 07283-22236 Количество на модель: 2
07283-22236
2
2

Номер детали на чертеже:

2

NUT

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
4

Номер детали на чертеже:

4

TUBE,L.H.

Заводской номер: 20Y-62-24150 Количество на модель: 1
20Y-62-24150
1
5

Номер детали на чертеже:

5

TUBE,R.H.

Заводской номер: 20Y-62-24160 Количество на модель: 1
20Y-62-24160
1
6

Номер детали на чертеже:

6

CUSHION

Заводской номер: 07095-00420 Количество на модель: 4
07095-00420
4
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 07094-10417 Количество на модель: 8
07094-10417
8
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81270 Количество на модель: 4
01010-81270
4
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-51270 Количество на модель: 4
01010-51270
4
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
10

Номер детали на чертеже:

10

TUBE

Заводской номер: 20Y-62-24380 Количество на модель: 1
20Y-62-24380
1
11

Номер детали на чертеже:

11

TUBE,R.H.

Заводской номер: 20Y-62-24390 Количество на модель: 1
20Y-62-24390
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-50830 Количество на модель: 8
01010-50830
8
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-80830 Количество на модель: 8
01010-80830
8
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-30823 Количество на модель: 8
01643-30823
8
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 07000-13025 Количество на модель: 2
07000-13025
2
19

Номер детали на чертеже:

19

BRACKET

Заводской номер: 20Y-62-24890 Количество на модель: 4
20Y-62-24890
4
20

Номер детали на чертеже:

20

CLAMP

Заводской номер: 20Y-966-2310 Количество на модель: 4
20Y-966-2310
4
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-51235 Количество на модель: 4
01010-51235
4
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-81235 Количество на модель: 4
01010-81235
4
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01010-51225 Количество на модель: 4
01010-51225
4
27

Номер детали на чертеже:

27

TUBE

Заводской номер: 20Y-62-24830 Количество на модель: 1
20Y-62-24830
1
28

Номер детали на чертеже:

28

CLIP

Заводской номер: 08036-01414 Количество на модель: 2
08036-01414
2
29

Номер детали на чертеже:

29

TUBE

Заводской номер: 20Y-62-24840 Количество на модель: 1
20Y-62-24840
1
30

Номер детали на чертеже:

30

PLATE

Заводской номер: 20Y-62-24910 Количество на модель: 1
20Y-62-24910
1
31

Номер детали на чертеже:

31

CLIP

Заводской номер: 07283-21529 Количество на модель: 1
07283-21529
1
32

Номер детали на чертеже:

32

NUT

Заводской номер: 01598-00809 Количество на модель: 2
01598-00809
2
37

Номер детали на чертеже:

37

BRACKET

Заводской номер: 20Y-62-24850 Количество на модель: 1
20Y-62-24850
1
BOOM (HD) (ADDITIONAL LINE) (FOR ADDITIONAL PIPING)(99112-) PC200-6 BOOM (ROTATION LINE) (FIRST BOOM) (2-PIECE BOOM) (ROTATION ARM) PC200-6
