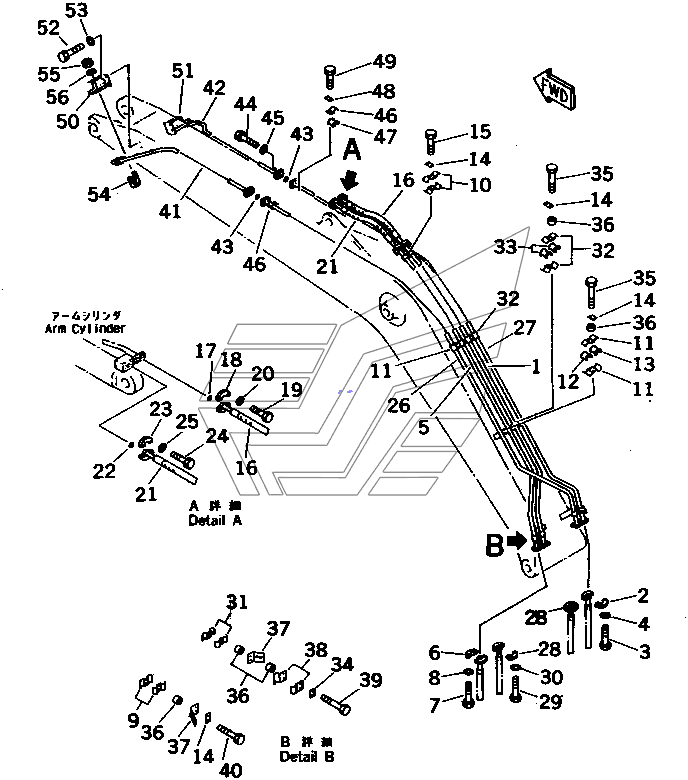

BOOM (ARM CYLINDER LINE AND BUCKET CYLINDER LINE) (ROTATION ARM) PC200-6. Каталог 2010г.

BOOM (ARM CYLINDER LINE AND BUCKET CYLINDER LINE)(99112-) PC200-6 BOOM (ARM CYLINDER LINE AND BUCKET CYLINDER LINE) (2-PIECE BOOM) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

HOSE¤ 750MM

Заводской номер: 20Y-62-13570 Количество на модель: 1
20Y-62-13570
1
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-62-33221 Количество на модель: 1
20Y-62-33221
1
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-62-24480 Количество на модель: 1
20Y-62-24480
1
2

Номер детали на чертеже:

2

FLANGE

Заводской номер: 07371-30640 Количество на модель: 2
07371-30640
2
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 07372-21035 Количество на модель: 4
07372-21035
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
5

Номер детали на чертеже:

5

TUBE

Заводской номер: 20Y-62-33211 Количество на модель: 1
20Y-62-33211
1
5

Номер детали на чертеже:

5

TUBE

Заводской номер: 20Y-62-24470 Количество на модель: 1
20Y-62-24470
1
6

Номер детали на чертеже:

6

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 2
07371-31049
2
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 20Y-62-13690 Количество на модель: 1
20Y-62-13690
1
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 20Y-62-13720 Количество на модель: 1
20Y-62-13720
1
11

Номер детали на чертеже:

11

CLAMP

Заводской номер: 20Y-62-13740 Количество на модель: 2
20Y-62-13740
2
12

Номер детали на чертеже:

12

SEAT

Заводской номер: 20Y-62-13760 Количество на модель: 1
20Y-62-13760
1
13

Номер детали на чертеже:

13

SEAT

Заводской номер: 205-62-73430 Количество на модель: 1
205-62-73430
1
14

Номер детали на чертеже:

14

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 4
20Y-62-13450
4
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81230 Количество на модель: 8
01010-81230
8
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-51230 Количество на модель: 8
01010-51230
8
16

Номер детали на чертеже:

16

HOSE

Заводской номер: 07074-00607 Количество на модель: 1
07074-00607
1
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 07000-13025 Количество на модель: 2
07000-13025
2
21

Номер детали на чертеже:

21

HOSE

Заводской номер: 07074-01007 Количество на модель: 1
07074-01007
1
21

Номер детали на чертеже:

21

HOSE

Заводской номер: 20Y-62-13560 Количество на модель: 1
20Y-62-13560
1
22

Номер детали на чертеже:

22

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
26

Номер детали на чертеже:

26

TUBE

Заводской номер: 20Y-62-33231 Количество на модель: 1
20Y-62-33231
1
26

Номер детали на чертеже:

26

TUBE

Заводской номер: 20Y-62-24490 Количество на модель: 1
20Y-62-24490
1
27

Номер детали на чертеже:

27

TUBE

Заводской номер: 20Y-62-33241 Количество на модель: 1
20Y-62-33241
1
27

Номер детали на чертеже:

27

TUBE

Заводской номер: 20Y-62-24510 Количество на модель: 1
20Y-62-24510
1
31

Номер детали на чертеже:

31

CLAMP

Заводской номер: 20Y-62-13710 Количество на модель: 1
20Y-62-13710
1
32

Номер детали на чертеже:

32

CLAMP

Заводской номер: 20Y-62-13230 Количество на модель: 2
20Y-62-13230
2
35

Номер детали на чертеже:

35

BOLT

Заводской номер: 01010-81260 Количество на модель: 8
01010-81260
8
35

Номер детали на чертеже:

35

BOLT

Заводской номер: 01010-51260 Количество на модель: 8
01010-51260
8
36

Номер детали на чертеже:

36

SEAT

Заводской номер: 142-01-11520 Количество на модель: 14
142-01-11520
14
37

Номер детали на чертеже:

37

BRACKET

Заводской номер: 20Y-62-24880 Количество на модель: 2
20Y-62-24880
2
38

Номер детали на чертеже:

38

CLAMP

Заводской номер: 20Y-966-2310 Количество на модель: 2
20Y-966-2310
2
39

Номер детали на чертеже:

39

BOLT

Заводской номер: 01010-81275 Количество на модель: 2
01010-81275
2
39

Номер детали на чертеже:

39

BOLT

Заводской номер: 01010-51275 Количество на модель: 2
01010-51275
2
40

Номер детали на чертеже:

40

BOLT

Заводской номер: 01010-81250 Количество на модель: 2
01010-81250
2
40

Номер детали на чертеже:

40

BOLT

Заводской номер: 01010-51250 Количество на модель: 2
01010-51250
2
41

Номер детали на чертеже:

41

TUBE

Заводской номер: 20Y-62-34230 Количество на модель: 1
20Y-62-34230
1
41

Номер детали на чертеже:

41

TUBE

Заводской номер: 20Y-62-24430 Количество на модель: 1
20Y-62-24430
1
42

Номер детали на чертеже:

42

TUBE

Заводской номер: 20Y-62-34240 Количество на модель: 1
20Y-62-34240
1
42

Номер детали на чертеже:

42

TUBE

Заводской номер: 20Y-62-24440 Количество на модель: 1
20Y-62-24440
1
43

Номер детали на чертеже:

43

O-RING

Заводской номер: 07000-13030 Количество на модель: 2
07000-13030
2
46

Номер детали на чертеже:

46

CLAMP

Заводской номер: 20Y-62-13220 Количество на модель: 2
20Y-62-13220
2
50

Номер детали на чертеже:

50

BRACKET

Заводской номер: 20Y-62-24780 Количество на модель: 1
20Y-62-24780
1
50

Номер детали на чертеже:

50

BRACKET

Заводской номер: 20Y-62-34250 Количество на модель: 1
20Y-62-34250
1
51

Номер детали на чертеже:

51

BRACKET

Заводской номер: 20Y-62-34260 Количество на модель: 1
20Y-62-34260
1
51

Номер детали на чертеже:

51

BRACKET

Заводской номер: 20Y-62-24790 Количество на модель: 1
20Y-62-24790
1
52

Номер детали на чертеже:

52

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
52

Номер детали на чертеже:

52

BOLT

Заводской номер: 01010-51225 Количество на модель: 4
01010-51225
4
53

Номер детали на чертеже:

53

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
54

Номер детали на чертеже:

54

CLIP

Заводской номер: 07283-22738 Количество на модель: 2
07283-22738
2
55

Номер детали на чертеже:

55

NUT

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
56

Номер детали на чертеже:

56

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
