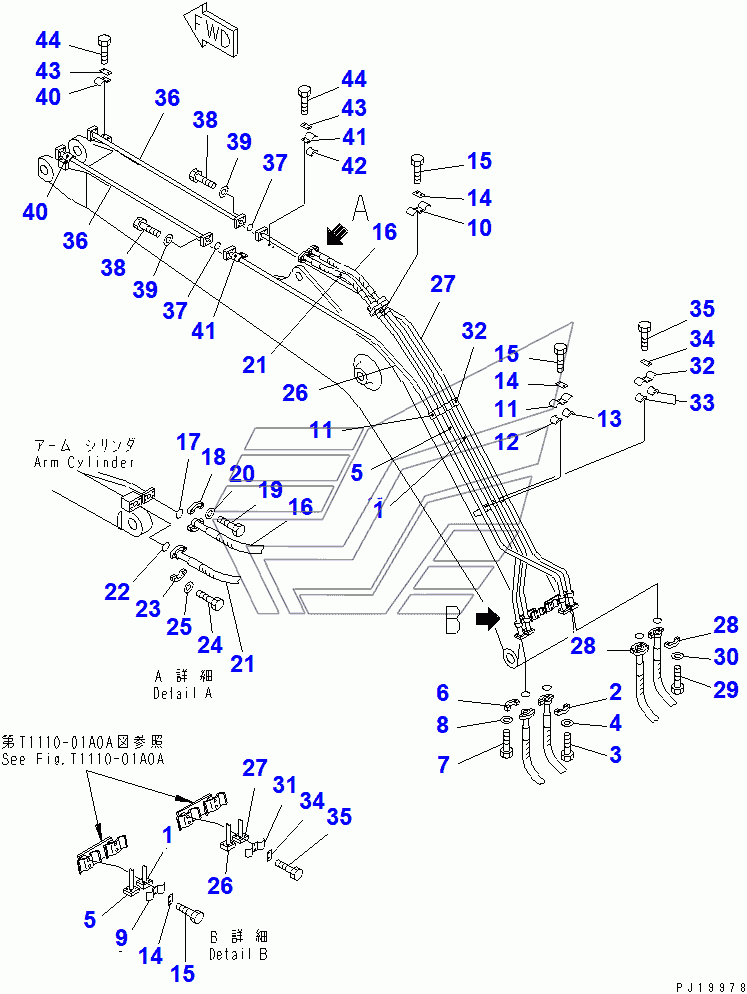

BOOM (ARM CYLINDER LINE AND BUCKET CYLINDER LINE)(80001-99111) PC200-6. Каталог 2010г.

BOOM (CYLINDER LINE) (2-PIECE BOOM) (ATTACHMENT PIPING) PC200-6 BOOM (ARM CYLINDER LINE AND BUCKET CYLINDER LINE)(99112-) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-62-24480 Количество на модель: 1
20Y-62-24480
1
2

Номер детали на чертеже:

2

FLANGE

Заводской номер: 07371-30640 Количество на модель: 2
07371-30640
2
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 07372-21035 Количество на модель: 4
07372-21035
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
5

Номер детали на чертеже:

5

TUBE

Заводской номер: 20Y-62-24470 Количество на модель: 1
20Y-62-24470
1
6

Номер детали на чертеже:

6

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 2
07371-31049
2
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 20Y-62-13690 Количество на модель: 1
20Y-62-13690
1
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 20Y-62-13720 Количество на модель: 1
20Y-62-13720
1
11

Номер детали на чертеже:

11

CLAMP

Заводской номер: 20Y-62-13740 Количество на модель: 2
20Y-62-13740
2
12

Номер детали на чертеже:

12

SEAT

Заводской номер: 20Y-62-13760 Количество на модель: 1
20Y-62-13760
1
13

Номер детали на чертеже:

13

SEAT

Заводской номер: 205-62-73430 Количество на модель: 1
205-62-73430
1
14

Номер детали на чертеже:

14

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 4
20Y-62-13450
4
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-51230 Количество на модель: 8
01010-51230
8
16

Номер детали на чертеже:

16

HOSE¤ 750MM

Заводской номер: 20Y-62-13570 Количество на модель: 1
20Y-62-13570
1
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 07000-13025 Количество на модель: 2
07000-13025
2
21

Номер детали на чертеже:

21

HOSE

Заводской номер: 20Y-62-13560 Количество на модель: 1
20Y-62-13560
1
22

Номер детали на чертеже:

22

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
26

Номер детали на чертеже:

26

TUBE

Заводской номер: 20Y-62-24490 Количество на модель: 1
20Y-62-24490
1
27

Номер детали на чертеже:

27

TUBE

Заводской номер: 20Y-62-24510 Количество на модель: 1
20Y-62-24510
1
31

Номер детали на чертеже:

31

CLAMP

Заводской номер: 20Y-62-13710 Количество на модель: 1
20Y-62-13710
1
32

Номер детали на чертеже:

32

CLAMP

Заводской номер: 20Y-62-13230 Количество на модель: 2
20Y-62-13230
2
36

Номер детали на чертеже:

36

TUBE

Заводской номер: 20Y-62-13580 Количество на модель: 2
20Y-62-13580
2
37

Номер детали на чертеже:

37

O-RING

Заводской номер: 07000-13030 Количество на модель: 2
07000-13030
2
40

Номер детали на чертеже:

40

CLAMP

Заводской номер: 20Y-62-13650 Количество на модель: 2
20Y-62-13650
2
41

Номер детали на чертеже:

41

CLAMP

Заводской номер: 20Y-62-13220 Количество на модель: 2
20Y-62-13220
2
