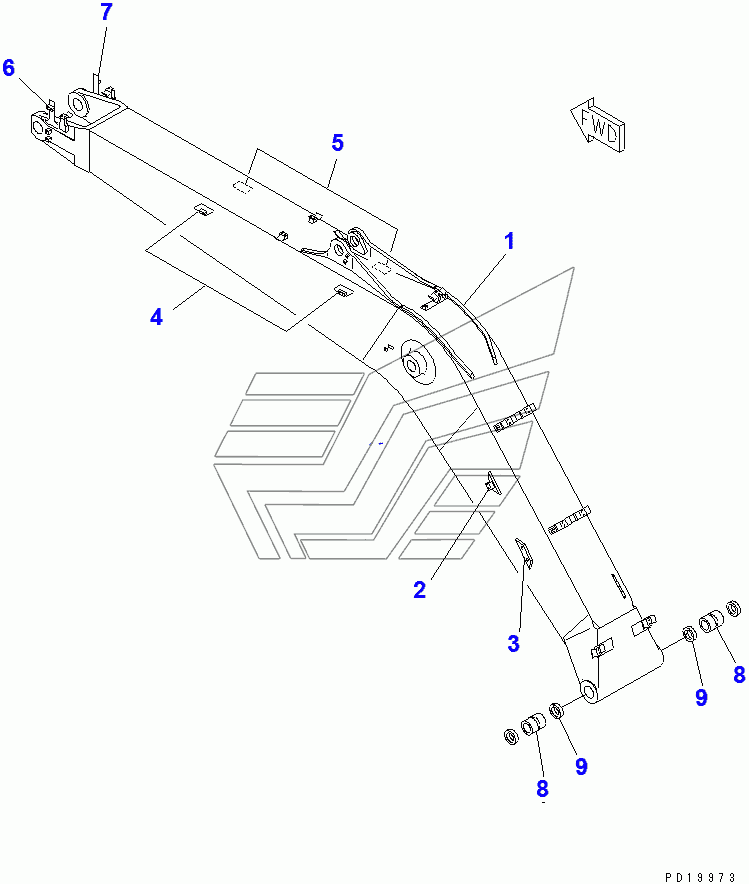

BOOM (HEAVY DUTY) (LONG GREASING TYPE) (FOR AUTO GREASING) (FOR ADDITIONAL PIPING)(94999-99111) PC200-6. Каталог 2010г.

BOOM (LONG GREASING TYPE) (FOR AUTO GREASING)(94999-99111) PC200-6 BOOM (LONG GREASING TYPE) (WITH ROTATION ARM)(94999-99111) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BOOM ASS'Y

Заводской номер: 20Y-70-00560 Количество на модель: 1
20Y-70-00560
1
1

Номер детали на чертеже:

1

BOOM

Заводской номер: BOOM Количество на модель: 1
BOOM
1
2

Номер детали на чертеже:

2

BRACKET (WELDED)

Заводской номер: 20Y-62-24252 Количество на модель: 2
20Y-62-24252
2
3

Номер детали на чертеже:

3

SEAT (WELDED)

Заводской номер: 20Y-62-24262 Количество на модель: 2
20Y-62-24262
2
4

Номер детали на чертеже:

4

BRACKET (WELDED)

Заводской номер: 20Y-62-24271 Количество на модель: 2
20Y-62-24271
2
5

Номер детали на чертеже:

5

BRACKET (WELDED)

Заводской номер: 20Y-62-24360 Количество на модель: 2
20Y-62-24360
2
6

Номер детали на чертеже:

6

BRACKET (WELDED)

Заводской номер: 20Y-62-24281 Количество на модель: 1
20Y-62-24281
1
7

Номер детали на чертеже:

7

BRACKET (WELDED)

Заводской номер: 20Y-62-24291 Количество на модель: 1
20Y-62-24291
1
8

Номер детали на чертеже:

8

BUSHING

Заводской номер: 20Y-70-21640 Количество на модель: 2
20Y-70-21640
2
9

Номер детали на чертеже:

9

SEAL

Заводской номер: 07145-00090 Количество на модель: 2
07145-00090
2
BOOM (LONG GREASING TYPE) (FOR AUTO GREASING)(94999-99111) PC200-6 BOOM (LONG GREASING TYPE) (WITH ROTATION ARM)(94999-99111) PC200-6
