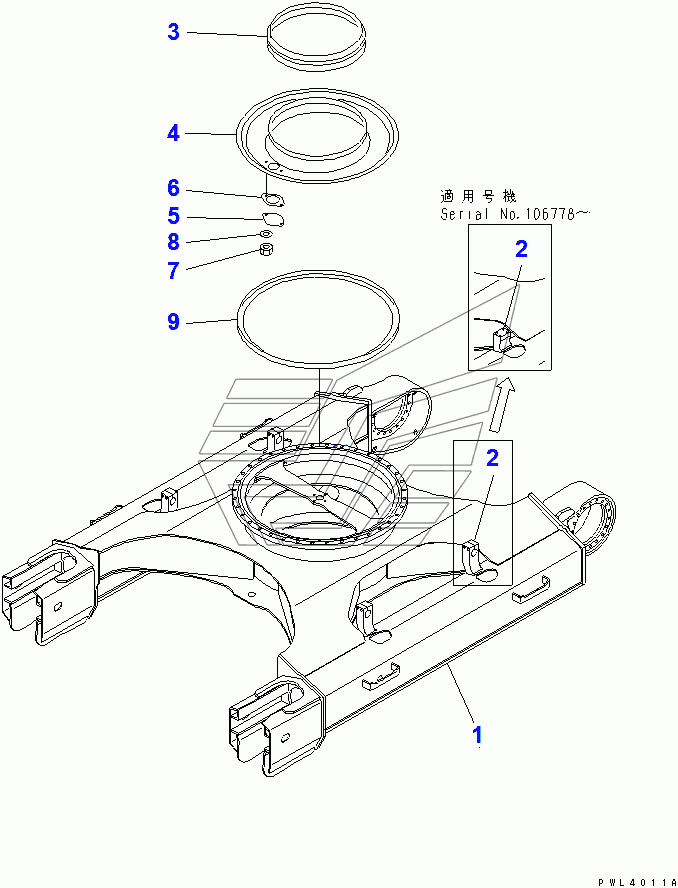

TRACK FRAME(91087-) PC200-6. Каталог 2010г.

TRACK FRAME(80001-91086) PC200-6 TRACK FRAME (CS HANDLLER) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

FRAME,TRACK

Заводской номер: 20Y-30-21411 Количество на модель: 1
20Y-30-21411
1
1

Номер детали на чертеже:

1

FRAME

Заводской номер: 20Y-30-21412 Количество на модель: 1
20Y-30-21412
1
2

Номер детали на чертеже:

2

BRACKET (WELDED)

Заводской номер: 20Y-30-21N61 Количество на модель: 4
20Y-30-21N61
4
2

Номер детали на чертеже:

2

BRACKET (WELDED)

Заводской номер: 20Y-30-21N60 Количество на модель: 4
20Y-30-21N60
4
3

Номер детали на чертеже:

3

SEAL

Заводской номер: 205-30-71171 Количество на модель: 1
205-30-71171
1
4

Номер детали на чертеже:

4

COVER

Заводской номер: 20Y-30-21150 Количество на модель: 1
20Y-30-21150
1
4

Номер детали на чертеже:

4

COVER

Заводской номер: 20Y-30-21151 Количество на модель: 1
20Y-30-21151
1
5

Номер детали на чертеже:

5

COVER

Заводской номер: 205-30-71181 Количество на модель: 1
205-30-71181
1
6

Номер детали на чертеже:

6

GASKET

Заводской номер: 205-30-71191 Количество на модель: 1
205-30-71191
1
7

Номер детали на чертеже:

7

NUT

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
9

Номер детали на чертеже:

9

SEAL

Заводской номер: 20Y-30-11370 Количество на модель: 1
20Y-30-11370
1
