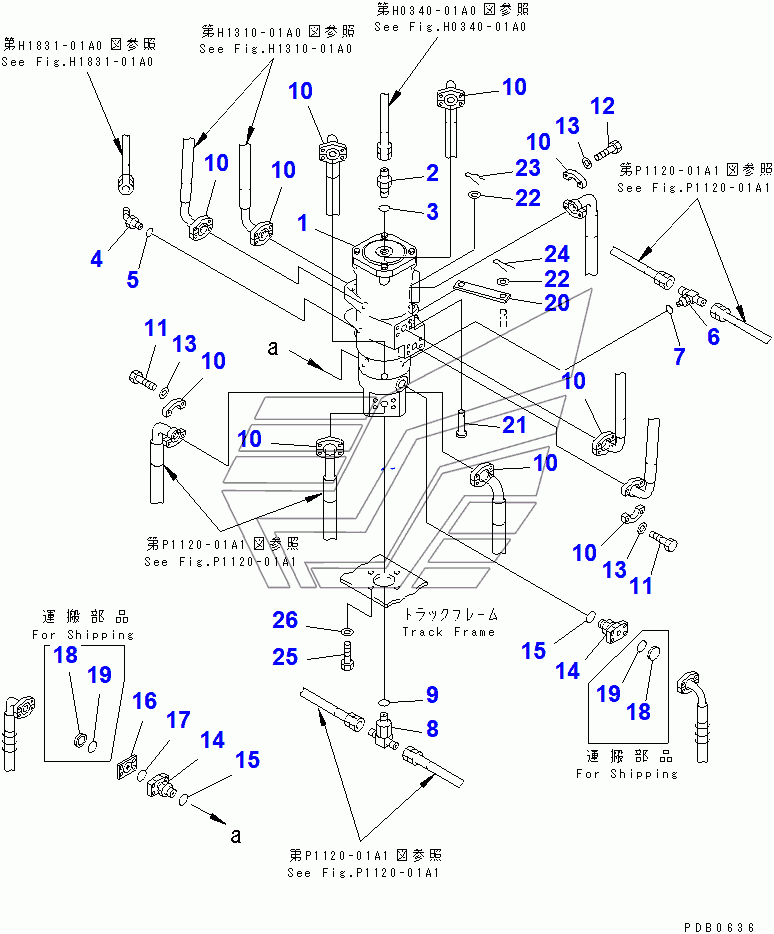

SWIVEL JOINT (CONNECTING PARTS) (CS HANDLLER) PC200-6. Каталог 2010г.

SWIVEL JOINT (CONNECTING PARTS) (TRAVEL SPEED 3RD) PC200-6 TRAVEL PIPING (TRAVEL SPEED 3RD)(80001-91086) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

SWIVEL JOINT ASS'Y,(SEE FIG.Y1627-01A1)

Заводской номер: 703-10-33311 Количество на модель: 1
703-10-33311
1

Номер детали на чертеже:

SWIVEL JOINT ASS'Y

Заводской номер: 703-10-43220 Количество на модель: 1
703-10-43220
1
1

Номер детали на чертеже:

1

SWIVEL JOINT ASS'Y

Заводской номер: 703-10-00120 Количество на модель: 1
703-10-00120
1
1

Номер детали на чертеже:

1

SWIVEL JOINT ASS'Y

Заводской номер: 703-10-00110 Количество на модель: 1
703-10-00110
1
2

Номер детали на чертеже:

2

UNION

Заводской номер: 07230-20522 Количество на модель: 1
07230-20522
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07002-02434 Количество на модель: 1
07002-02434
1
4

Номер детали на чертеже:

4

ELBOW

Заводской номер: 22X-61-18550 Количество на модель: 1
22X-61-18550
1
4

Номер детали на чертеже:

4

ELBOW

Заводской номер: 07236-10210 Количество на модель: 1
07236-10210
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 07002-01423 Количество на модель: 1
07002-01423
1
6

Номер детали на чертеже:

6

TEE

Заводской номер: 208-26-11611 Количество на модель: 1
208-26-11611
1
6

Номер детали на чертеже:

6

TEE

Заводской номер: 20Y-62-11780 Количество на модель: 1
20Y-62-11780
1
8

Номер детали на чертеже:

8

TEE

Заводской номер: 20Y-62-21870 Количество на модель: 1
20Y-62-21870
1
10

Номер детали на чертеже:

10

FLANGE

Заводской номер: 07371-30640 Количество на модель: 20
07371-30640
20
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 07372-21035 Количество на модель: 36
07372-21035
36
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 07372-21040 Количество на модель: 4
07372-21040
4
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-51032 Количество на модель: 40
01643-51032
40
14

Номер детали на чертеже:

14

FLANGE

Заводской номер: 203-62-64380 Количество на модель: 2
203-62-64380
2
14

Номер детали на чертеже:

14

FLANGE

Заводской номер: 21K-62-34310 Количество на модель: 2
21K-62-34310
2
15

Номер детали на чертеже:

15

O-RING

Заводской номер: 07002-12434 Количество на модель: 2
07002-12434
2
16

Номер детали на чертеже:

16

SPACER

Заводской номер: 20Y-62-14391 Количество на модель: 1
20Y-62-14391
1
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 07000-13030 Количество на модель: 1
07000-13030
1
18

Номер детали на чертеже:

18

HEAD

Заводской номер: 07378-10600 Количество на модель: 2
07378-10600
2
19

Номер детали на чертеже:

19

O-RING

Заводской номер: 07000-13025 Количество на модель: 2
07000-13025
2
20

Номер детали на чертеже:

20

PLATE

Заводской номер: 209-62-14430 Количество на модель: 1
209-62-14430
1
21

Номер детали на чертеже:

21

PIN

Заводской номер: 209-62-52560 Количество на модель: 1
209-62-52560
1
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 01641-21626 Количество на модель: 2
01641-21626
2
23

Номер детали на чертеже:

23

PIN

Заводской номер: 04052-11664 Количество на модель: 1
04052-11664
1
24

Номер детали на чертеже:

24

PIN, COTTER

Заводской номер: 04050-14025 Количество на модель: 1
04050-14025
1
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 01010-81235 Количество на модель: 4
01010-81235
4
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 01010-51235 Количество на модель: 4
01010-51235
4
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
SWIVEL JOINT (CONNECTING PARTS) (TRAVEL SPEED 3RD) PC200-6 TRAVEL PIPING (TRAVEL SPEED 3RD)(80001-91086) PC200-6
