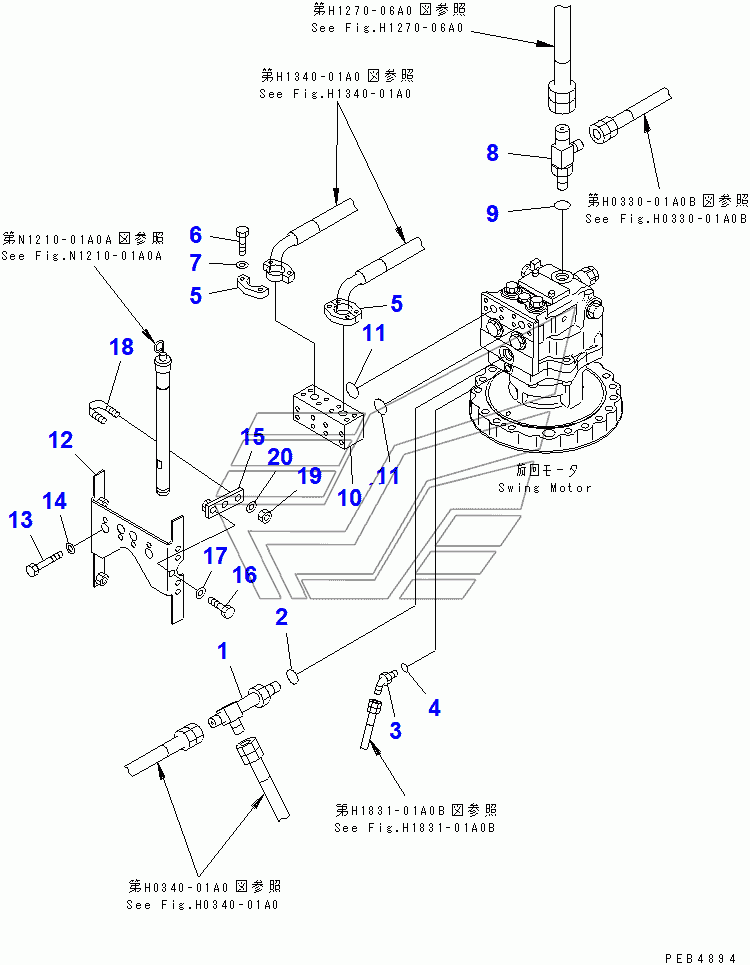

SWING MOTOR (CONNECTING PARTS) (FOR ADDITIONAL PIPING) (1 ACTUATOR)(96514-) PC200-6. Каталог 2010г.

SWING MOTOR (CONNECTING PARTS) (FOR ADDITIONAL PIPING) (1 ACTIATOR)(94999-96513) PC200-6 SWING MOTOR (CONNECTING PARTS) (FOR ADDITIONAL PIPING) (KIT) (1 ACTUATOR) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
12
13
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TEE

Заводской номер: 20Y-62-21620 Количество на модель: 1
20Y-62-21620
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07002-02434 Количество на модель: 1
07002-02434
1
3

Номер детали на чертеже:

3

ELBOW

Заводской номер: 07236-10210 Количество на модель: 1
07236-10210
1
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 07002-01423 Количество на модель: 1
07002-01423
1
5

Номер детали на чертеже:

5

FLANGE

Заводской номер: 07371-30640 Количество на модель: 4
07371-30640
4
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
8

Номер детали на чертеже:

8

ELBOW

Заводской номер: 21T-62-74610 Количество на модель: 1
21T-62-74610
1
10

Номер детали на чертеже:

10

BLOCK

Заводской номер: 20Y-62-21421 Количество на модель: 1
20Y-62-21421
1
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 21T-09-11450 Количество на модель: 2
21T-09-11450
2
12

Номер детали на чертеже:

12

BRACKET

Заводской номер: 20Y-62-21335 Количество на модель: 1
20Y-62-21335
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81080 Количество на модель: 8
01010-81080
8
15

Номер детали на чертеже:

15

BRACKET

Заводской номер: 20Y-62-21743 Количество на модель: 1
20Y-62-21743
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81230 Количество на модель: 1
01010-81230
1
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
18

Номер детали на чертеже:

18

CLIP

Заводской номер: 07283-22738 Количество на модель: 1
07283-22738
1
19

Номер детали на чертеже:

19

NUT

Заводской номер: 01599-01011 Количество на модель: 2
01599-01011
2
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
