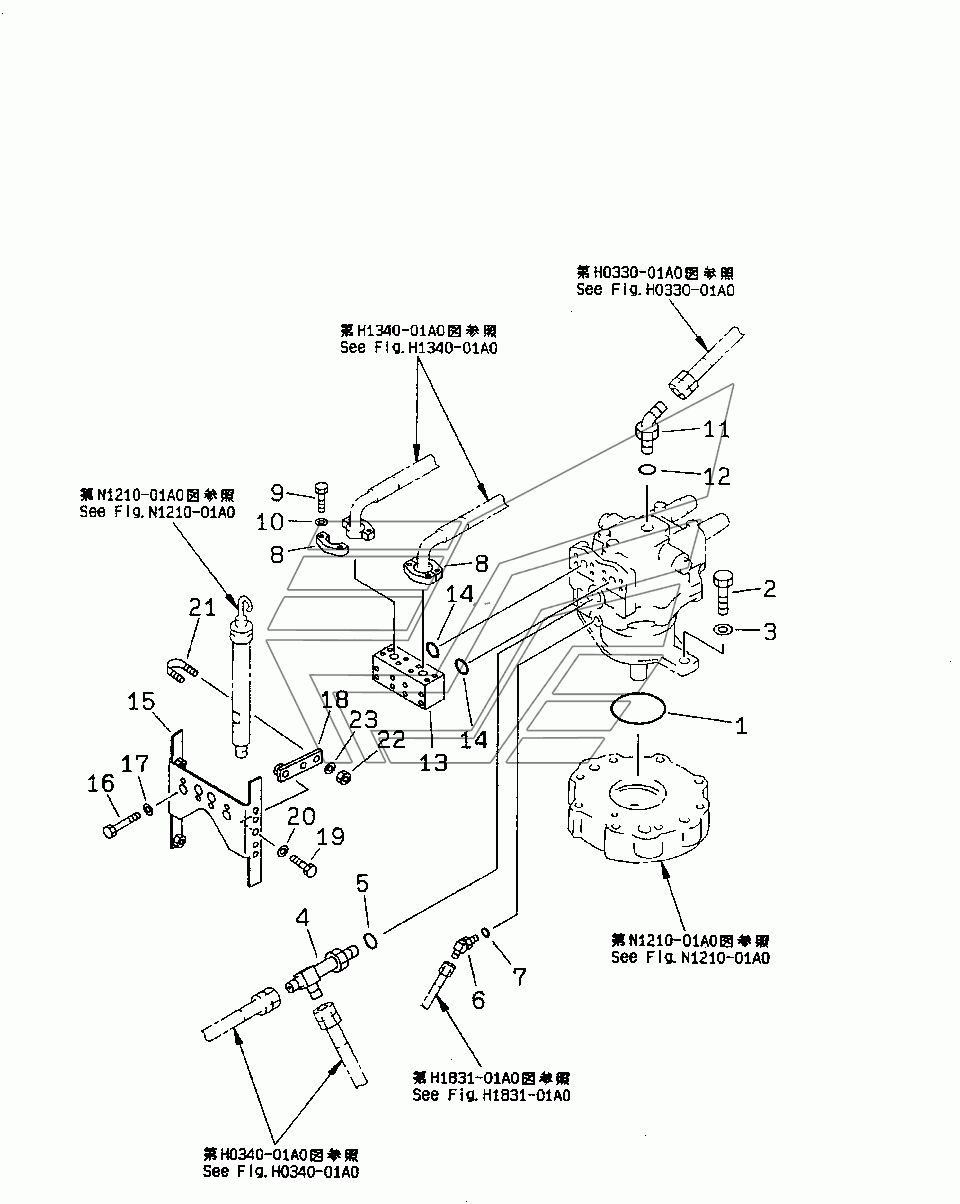

SWING MOTOR (CONNECTING PARTS)(80001-86929) PC200-6. Каталог 2010г.

SWING MACHINERY (WITH SWING BY-PASS VALVE)(96514-) PC200-6 SWING MOTOR (CONNECTING PARTS)(86930-94998) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

O-RING

Заводской номер: 07000-02110 Количество на модель: 1
07000-02110
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-52055 Количество на модель: 2
01010-52055
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-32060 Количество на модель: 2
01643-32060
2
4

Номер детали на чертеже:

4

TEE

Заводской номер: 20Y-62-21620 Количество на модель: 1
20Y-62-21620
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 07002-02434 Количество на модель: 1
07002-02434
1
6

Номер детали на чертеже:

6

ELBOW

Заводской номер: 22X-61-18550 Количество на модель: 1
22X-61-18550
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 07002-01423 Количество на модель: 1
07002-01423
1
8

Номер детали на чертеже:

8

FLANGE

Заводской номер: 07371-30640 Количество на модель: 4
07371-30640
4
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
11

Номер детали на чертеже:

11

ELBOW

Заводской номер: 07236-10522 Количество на модель: 1
07236-10522
1
13

Номер детали на чертеже:

13

BLOCK

Заводской номер: 20Y-62-21421 Количество на модель: 1
20Y-62-21421
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 21T-09-11450 Количество на модель: 2
21T-09-11450
2
15

Номер детали на чертеже:

15

BRACKET

Заводской номер: 20Y-62-21334 Количество на модель: 1
20Y-62-21334
1
15

Номер детали на чертеже:

15

BRACKET

Заводской номер: 20Y-62-21333 Количество на модель: 1
20Y-62-21333
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-51080 Количество на модель: 8
01010-51080
8
18

Номер детали на чертеже:

18

BRACKET

Заводской номер: 20Y-62-21741 Количество на модель: 1
20Y-62-21741
1
18

Номер детали на чертеже:

18

BRACKET

Заводской номер: 20Y-62-21742 Количество на модель: 1
20Y-62-21742
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-51230 Количество на модель: 1
01010-51230
1
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
21

Номер детали на чертеже:

21

CLIP

Заводской номер: 07283-22738 Количество на модель: 1
07283-22738
1
22

Номер детали на чертеже:

22

NUT

Заводской номер: 01599-01011 Количество на модель: 2
01599-01011
2
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
