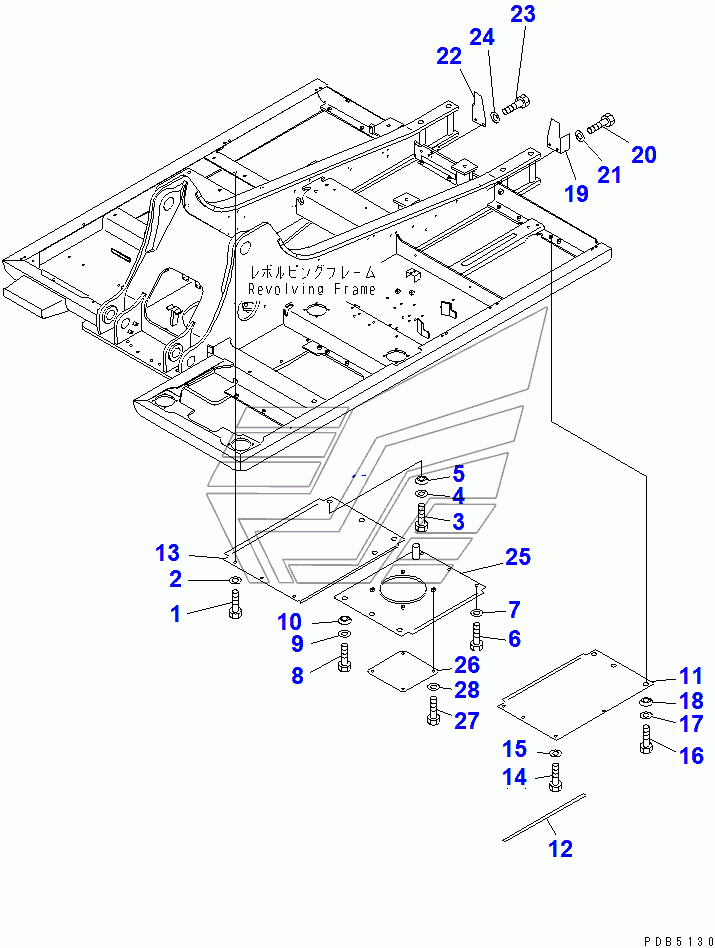

UNDER COVER (REVOLVING FRAME) (ENGINE ROOM)(96514-108652) PC200-6. Каталог 2010г.

UNDER COVER (REVOLVING FRAME) (ENGINE ROOM)(94999-96513) PC200-6 UNDER COVER (REVOLVING FRAME) (ENGINE ROOM)(96514-) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 01010-81230 Количество на модель: 3
01010-81230
3
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
5

Номер детали на чертеже:

5

COLLAR

Заводской номер: 20Y-54-12550 Количество на модель: 3
20Y-54-12550
3
11

Номер детали на чертеже:

11

COVER

Заводской номер: 20Y-54-26260 Количество на модель: 1
20Y-54-26260
1
12

Номер детали на чертеже:

12

SHEET

Заводской номер: 20Y-54-26190 Количество на модель: 1
20Y-54-26190
1
13

Номер детали на чертеже:

13

COVER

Заводской номер: 20Y-54-26280 Количество на модель: 1
20Y-54-26280
1
19

Номер детали на чертеже:

19

COVER

Заводской номер: 20Y-54-28872 Количество на модель: 1
20Y-54-28872
1
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
22

Номер детали на чертеже:

22

COVER

Заводской номер: 20Y-54-28882 Количество на модель: 1
20Y-54-28882
1
25

Номер детали на чертеже:

25

COVER

Заводской номер: 20Y-54-26270 Количество на модель: 1
20Y-54-26270
1
26

Номер детали на чертеже:

26

COVER

Заводской номер: 20Y-54-28590 Количество на модель: 1
20Y-54-28590
1
UNDER COVER (REVOLVING FRAME) (ENGINE ROOM)(94999-96513) PC200-6 UNDER COVER (REVOLVING FRAME) (ENGINE ROOM)(96514-) PC200-6
