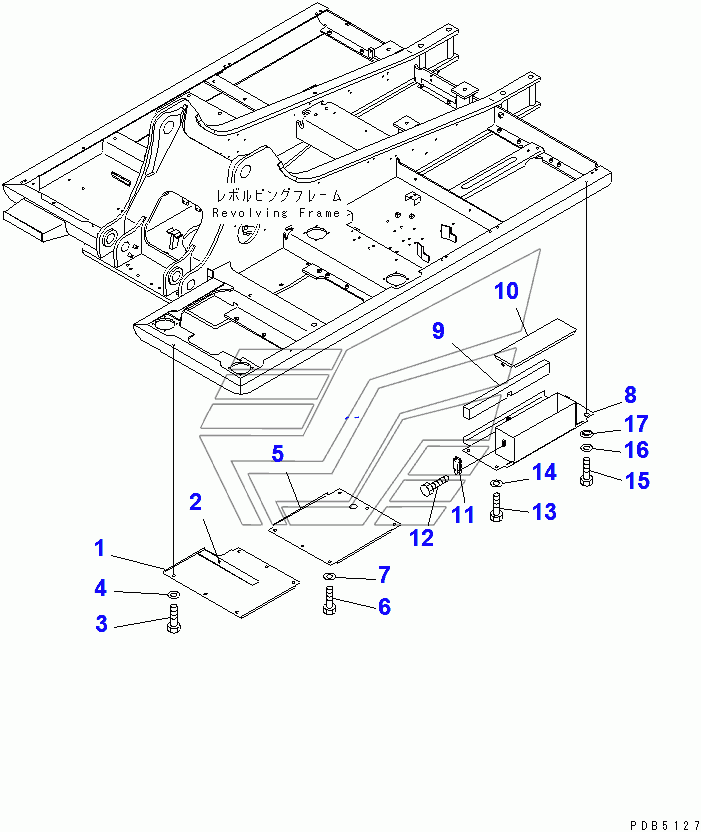

UNDER COVER (REVOLVING FRAME) (LEFT SIDE COVER AND TOOL BOX)(96514-103690) PC200-6. Каталог 2010г.

UNDER COVER (REVOLVING FRAME) (LEFT SIDE COVER AND TOOL BOX)(94999-96513) PC200-6 UNDER COVER (REVOLVING FRAME) (LEFT SIDE COVER AND TOOL BOX)(103691-103944) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
5
5
8
9
10
11
12
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 20Y-54-26242 Количество на модель: 1
20Y-54-26242
1
1

Номер детали на чертеже:

1

COVER

Заводской номер: 20Y-54-26241 Количество на модель: 1
20Y-54-26241
1
2

Номер детали на чертеже:

2

SHEET

Заводской номер: 203-54-62340 Количество на модель: 1
203-54-62340
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81230 Количество на модель: 6
01010-81230
6
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
5

Номер детали на чертеже:

5

COVER

Заводской номер: 20Y-54-26251 Количество на модель: 1
20Y-54-26251
1
5

Номер детали на чертеже:

5

COVER

Заводской номер: 20Y-54-26250 Количество на модель: 1
20Y-54-26250
1
8

Номер детали на чертеже:

8

COVER

Заводской номер: 20Y-54-28543 Количество на модель: 1
20Y-54-28543
1
9

Номер детали на чертеже:

9

SHEET

Заводской номер: 20Y-54-28672 Количество на модель: 1
20Y-54-28672
1
10

Номер детали на чертеже:

10

COVER

Заводской номер: 20Y-54-28611 Количество на модель: 1
20Y-54-28611
1
11

Номер детали на чертеже:

11

CATCH CLIP

Заводской номер: 195-57-11530 Количество на модель: 1
195-57-11530
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01016-20512 Количество на модель: 3
01016-20512
3
17

Номер детали на чертеже:

17

COLLAR

Заводской номер: 20Y-54-12550 Количество на модель: 2
20Y-54-12550
2
UNDER COVER (REVOLVING FRAME) (LEFT SIDE COVER AND TOOL BOX)(94999-96513) PC200-6 UNDER COVER (REVOLVING FRAME) (LEFT SIDE COVER AND TOOL BOX)(103691-103944) PC200-6
