  6. UNDER COVER (REVOLVING FRAME) (LEFT SIDE COVER AND TOOL BOX)(86930-91086)

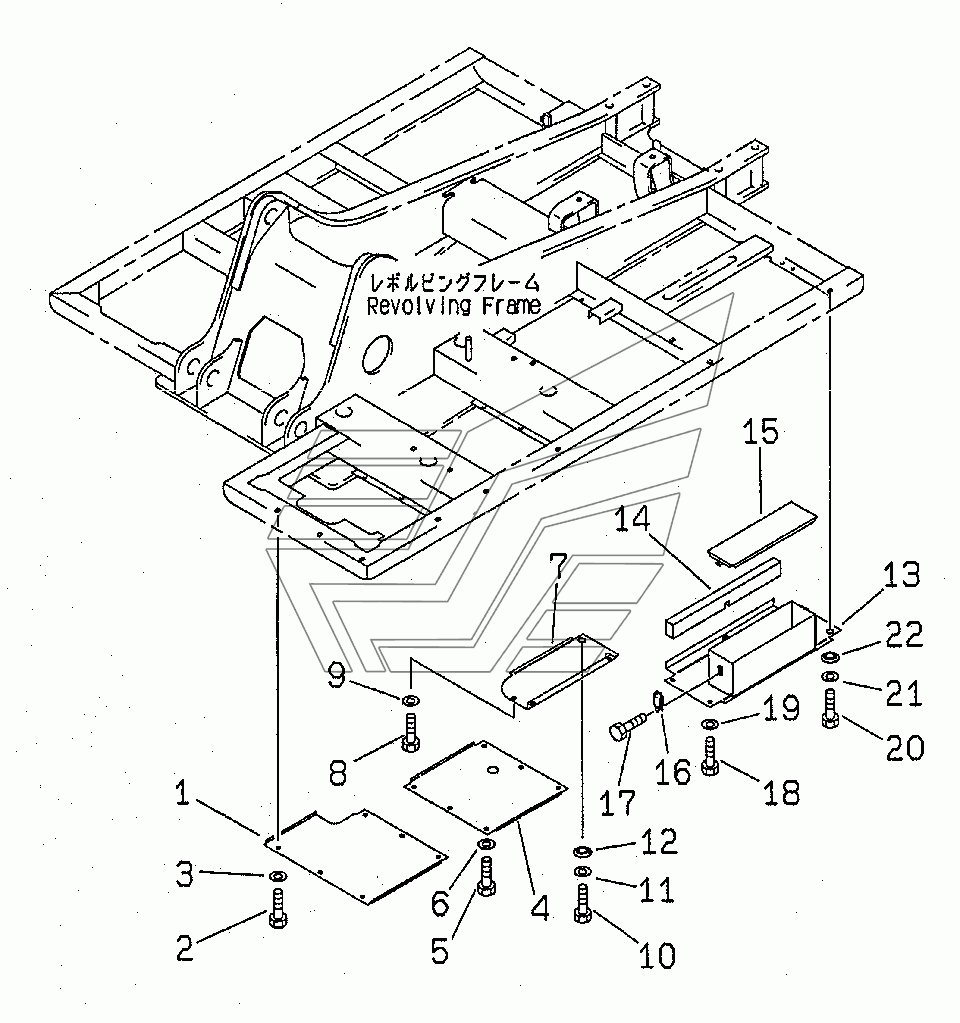

UNDER COVER (REVOLVING FRAME) (LEFT SIDE COVER AND TOOL BOX)(86930-91086) PC200-6. Каталог 2010г.

COUNTER WEIGHT MOUNTING PC200-6 UNDER COVER (REVOLVING FRAME) (LEFT SIDE COVER AND TOOL BOX)(91087-94998) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
7
12
13
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 20Y-54-28511 Количество на модель: 1
20Y-54-28511
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-51230 Количество на модель: 6
01010-51230
6
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
4

Номер детали на чертеже:

4

COVER

Заводской номер: 20Y-54-28523 Количество на модель: 1
20Y-54-28523
1
4

Номер детали на чертеже:

4

COVER

Заводской номер: 20Y-54-28522 Количество на модель: 1
20Y-54-28522
1
7

Номер детали на чертеже:

7

COVER

Заводской номер: 20Y-54-28532 Количество на модель: 1
20Y-54-28532
1
12

Номер детали на чертеже:

12

COLLAR

Заводской номер: 20Y-54-12550 Количество на модель: 2
20Y-54-12550
2
13

Номер детали на чертеже:

13

COVER

Заводской номер: 20Y-54-28543 Количество на модель: 1
20Y-54-28543
1
13

Номер детали на чертеже:

13

COVER

Заводской номер: 20Y-54-28542 Количество на модель: 1
20Y-54-28542
1
14

Номер детали на чертеже:

14

SHEET

Заводской номер: 20Y-54-28672 Количество на модель: 1
20Y-54-28672
1
15

Номер детали на чертеже:

15

COVER

Заводской номер: 20Y-54-28611 Количество на модель: 1
20Y-54-28611
1
16

Номер детали на чертеже:

16

CATCH CLIP

Заводской номер: 195-57-11530 Количество на модель: 1
195-57-11530
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01016-20512 Количество на модель: 3
01016-20512
3
