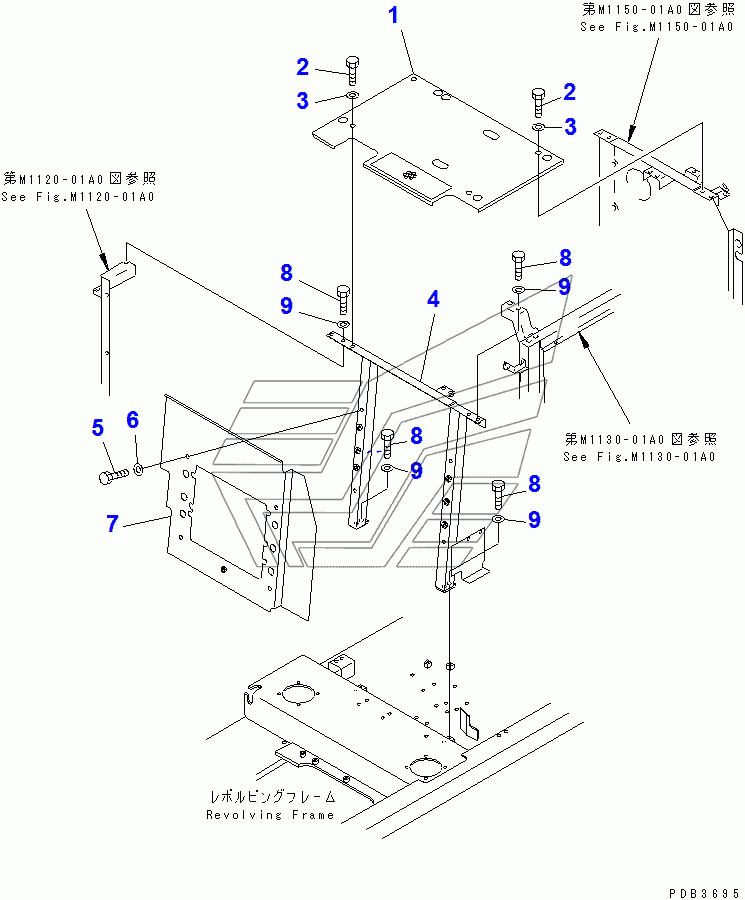

PARTITION (WITH AIR CONDITIONER) (WITH F.O.P.S.)(91087-94998) PC200-6. Каталог 2010г.

PARTITION (WITH AIR CONDITIONER)(94999-) PC200-6 PARTITION (WITH AIR CONDITIONER) (WITH F.O.P.S.)(94999-) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 20Y-956-2142 Количество на модель: 1
20Y-956-2142
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-51230 Количество на модель: 4
01010-51230
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 175-54-34170 Количество на модель: 4
175-54-34170
4
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 20Y-979-3610 Количество на модель: 1
20Y-979-3610
1
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
7

Номер детали на чертеже:

7

COVER

Заводской номер: 20Y-979-3620 Количество на модель: 1
20Y-979-3620
1
PARTITION (WITH AIR CONDITIONER)(94999-) PC200-6 PARTITION (WITH AIR CONDITIONER) (WITH F.O.P.S.)(94999-) PC200-6
