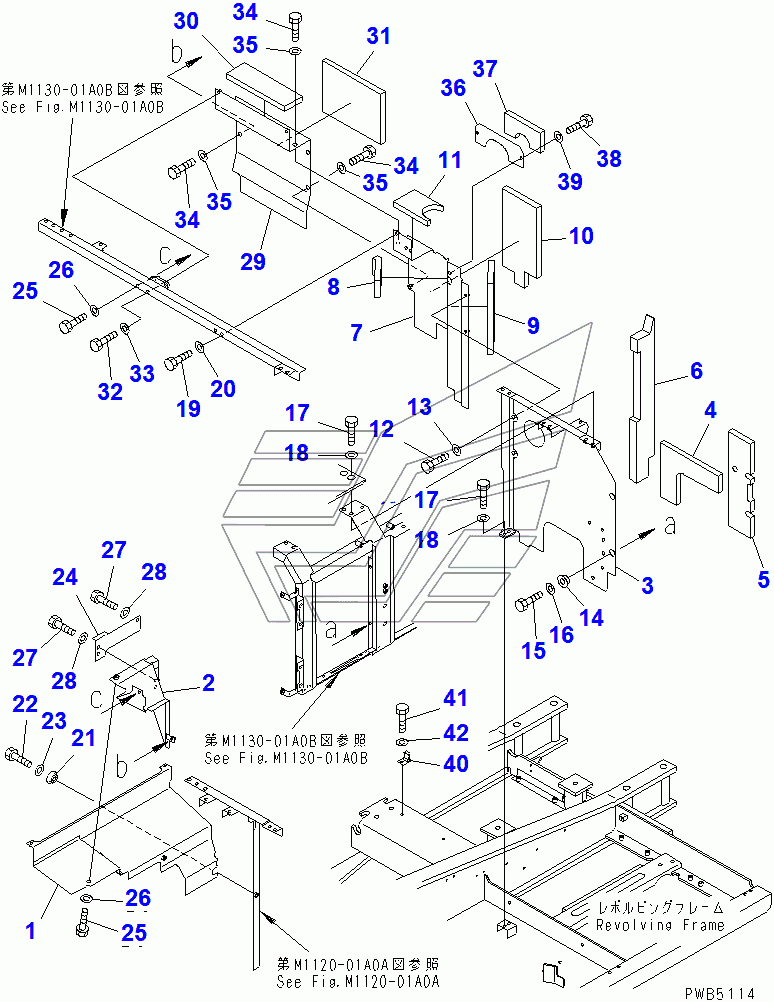

PARTITION (MACHINE CAB)(94999-96513) PC200-6. Каталог 2010г.

PARTITION (MACHINE CAB)(80001-94998) PC200-6 PARTITION (MACHINE CAB)(96514-) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 20Y-54-26211 Количество на модель: 1
20Y-54-26211
1
2

Номер детали на чертеже:

2

COVER

Заводской номер: 20Y-54-26232 Количество на модель: 1
20Y-54-26232
1
3

Номер детали на чертеже:

3

COVER

Заводской номер: 20Y-54-25392 Количество на модель: 1
20Y-54-25392
1
4

Номер детали на чертеже:

4

SHEET

Заводской номер: 20Y-54-27590 Количество на модель: 1
20Y-54-27590
1
5

Номер детали на чертеже:

5

SHEET

Заводской номер: 20Y-54-29991 Количество на модель: 1
20Y-54-29991
1
6

Номер детали на чертеже:

6

SHEET

Заводской номер: 20Y-54-27722 Количество на модель: 1
20Y-54-27722
1
7

Номер детали на чертеже:

7

COVER

Заводской номер: 20Y-54-25511 Количество на модель: 1
20Y-54-25511
1
8

Номер детали на чертеже:

8

SHEET

Заводской номер: 20Y-54-25230 Количество на модель: 1
20Y-54-25230
1
9

Номер детали на чертеже:

9

SHEET

Заводской номер: 20Y-54-25240 Количество на модель: 1
20Y-54-25240
1
10

Номер детали на чертеже:

10

SHEET

Заводской номер: 20Y-54-25250 Количество на модель: 1
20Y-54-25250
1
11

Номер детали на чертеже:

11

SHEET

Заводской номер: 20Y-54-25260 Количество на модель: 1
20Y-54-25260
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 175-54-34170 Количество на модель: 2
175-54-34170
2
14

Номер детали на чертеже:

14

COLLAR

Заводской номер: 20Y-54-12550 Количество на модель: 2
20Y-54-12550
2
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
24

Номер детали на чертеже:

24

COVER

Заводской номер: 20Y-54-26222 Количество на модель: 1
20Y-54-26222
1
29

Номер детали на чертеже:

29

COVER

Заводской номер: 20Y-54-25270 Количество на модель: 1
20Y-54-25270
1
30

Номер детали на чертеже:

30

SHEET

Заводской номер: 20Y-54-25570 Количество на модель: 1
20Y-54-25570
1
31

Номер детали на чертеже:

31

SHEET

Заводской номер: 20Y-54-25580 Количество на модель: 1
20Y-54-25580
1
36

Номер детали на чертеже:

36

COVER

Заводской номер: 20Y-54-27682 Количество на модель: 1
20Y-54-27682
1
37

Номер детали на чертеже:

37

SHEET

Заводской номер: 20Y-54-27570 Количество на модель: 1
20Y-54-27570
1
40

Номер детали на чертеже:

40

CATCH

Заводской номер: 20Y-54-12320 Количество на модель: 2
20Y-54-12320
2
41

Номер детали на чертеже:

41

BOLT

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
PARTITION (MACHINE CAB)(80001-94998) PC200-6 PARTITION (MACHINE CAB)(96514-) PC200-6
