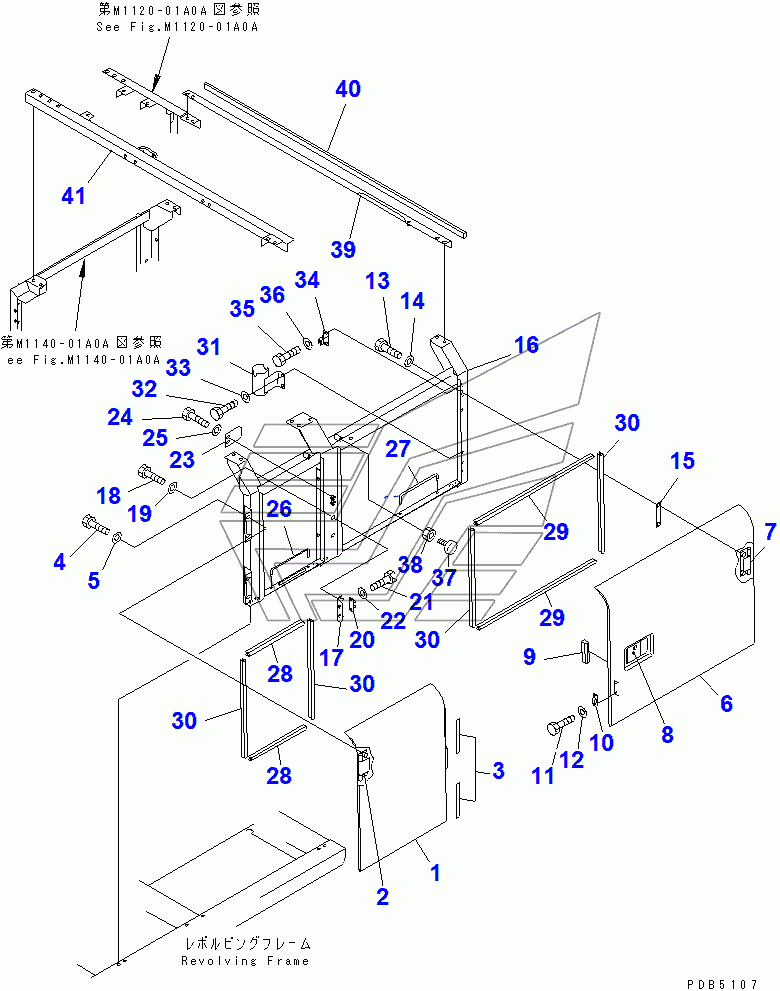

LEFT SIDE DOOR (DOOR) (WITH F.O.P.S.) (MACHINE CAB)(94999-98099) PC200-6. Каталог 2010г.

LEFT SIDE DOOR (WITH HOLE)(80001-94998) PC200-6 LEFT SIDE DOOR (DOOR) (WITH F.O.P.S.) (MACHINE CAB)(98100-) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 20Y-54-28114 Количество на модель: 1
20Y-54-28114
1
2

Номер детали на чертеже:

2

HINGE (WELDED)

Заводской номер: 20Y-54-28161 Количество на модель: 2
20Y-54-28161
2
3

Номер детали на чертеже:

3

SHEET

Заводской номер: 20Y-54-28281 Количество на модель: 2
20Y-54-28281
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
6

Номер детали на чертеже:

6

COVER

Заводской номер: 20Y-54-25910 Количество на модель: 1
20Y-54-25910
1
8

Номер детали на чертеже:

8

LOCK ASS'Y

Заводской номер: 198-54-41982 Количество на модель: 1
198-54-41982
1
9

Номер детали на чертеже:

9

SHEET

Заводской номер: 20Y-54-28191 Количество на модель: 1
20Y-54-28191
1
10

Номер детали на чертеже:

10

DOVE TAIL

Заводской номер: 205-54-53550 Количество на модель: 1
205-54-53550
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-80612 Количество на модель: 2
01010-80612
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81235 Количество на модель: 4
01010-81235
4
15

Номер детали на чертеже:

15

PLATE

Заводской номер: 20Y-54-28290 Количество на модель: 2
20Y-54-28290
2
16

Номер детали на чертеже:

16

FRAME

Заводской номер: 20Y-54-26810 Количество на модель: 1
20Y-54-26810
1
17

Номер детали на чертеже:

17

BRACKET

Заводской номер: 20Y-54-28170 Количество на модель: 1
20Y-54-28170
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
20

Номер детали на чертеже:

20

DOVE TAIL

Заводской номер: 205-54-51970 Количество на модель: 1
205-54-51970
1
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-80616 Количество на модель: 2
01010-80616
2
23

Номер детали на чертеже:

23

PLATE

Заводской номер: 20Y-54-28182 Количество на модель: 1
20Y-54-28182
1
26

Номер детали на чертеже:

26

BAR

Заводской номер: 20Y-54-29232 Количество на модель: 1
20Y-54-29232
1
28

Номер детали на чертеже:

28

SEAL

Заводской номер: 20Y-54-29241 Количество на модель: 2
20Y-54-29241
2
29

Номер детали на чертеже:

29

SEAL

Заводской номер: 20Y-54-29251 Количество на модель: 2
20Y-54-29251
2
30

Номер детали на чертеже:

30

SEAL

Заводской номер: 20Y-54-29261 Количество на модель: 4
20Y-54-29261
4
31

Номер детали на чертеже:

31

BRACKET

Заводской номер: 20Y-54-27341 Количество на модель: 1
20Y-54-27341
1
34

Номер детали на чертеже:

34

CLAMP

Заводской номер: 20Y-54-12920 Количество на модель: 1
20Y-54-12920
1
35

Номер детали на чертеже:

35

BOLT

Заводской номер: 01010-81025 Количество на модель: 2
01010-81025
2
36

Номер детали на чертеже:

36

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
37

Номер детали на чертеже:

37

STOPPER

Заводской номер: 20Y-54-11611 Количество на модель: 2
20Y-54-11611
2
38

Номер детали на чертеже:

38

NUT

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
39

Номер детали на чертеже:

39

FRAME

Заводской номер: 20Y-54-25351 Количество на модель: 1
20Y-54-25351
1
40

Номер детали на чертеже:

40

SHEET

Заводской номер: 20Y-54-29271 Количество на модель: 1
20Y-54-29271
1
41

Номер детали на чертеже:

41

FRAME

Заводской номер: 20Y-54-25361 Количество на модель: 1
20Y-54-25361
1
