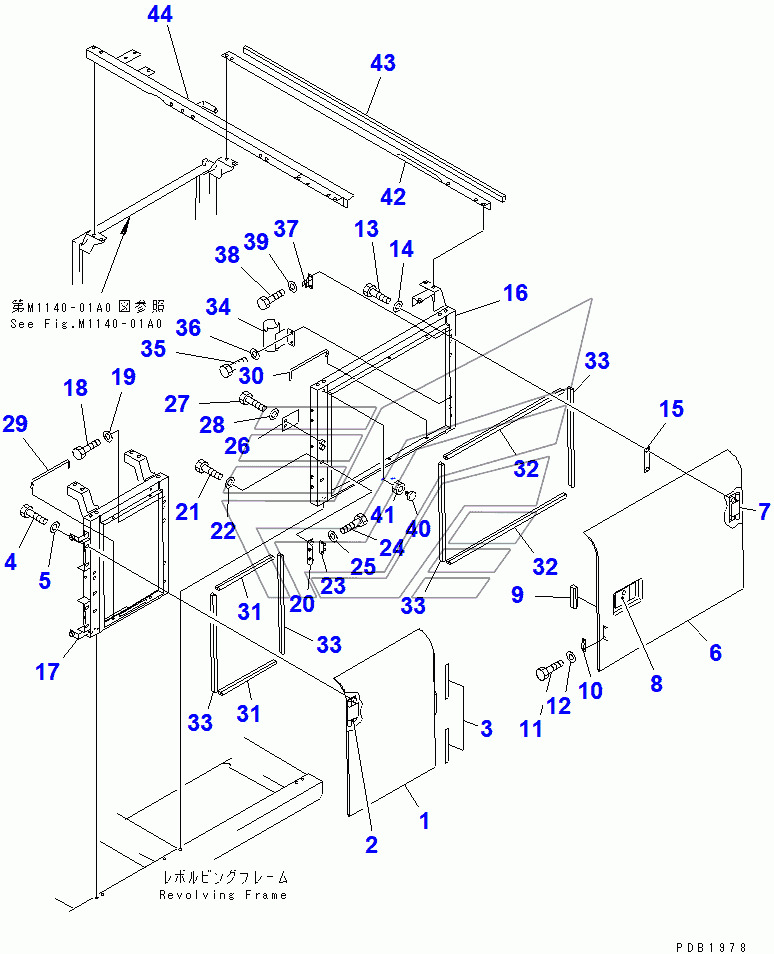

LEFT SIDE DOOR (DOOR) (MACHINE CAB)(86930-94998) PC200-6. Каталог 2010г.

LEFT SIDE DOOR (DOOR) (MACHINE CAB)(80001-86929) PC200-6 LEFT SIDE DOOR (DOOR) (MACHINE CAB)(94999-98099) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 20Y-54-28114 Количество на модель: 1
20Y-54-28114
1
2

Номер детали на чертеже:

2

HINGE (WELDED)

Заводской номер: 20Y-54-28161 Количество на модель: 2
20Y-54-28161
2
3

Номер детали на чертеже:

3

SHEET

Заводской номер: 20Y-54-28281 Количество на модель: 2
20Y-54-28281
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-51220 Количество на модель: 4
01010-51220
4
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
6

Номер детали на чертеже:

6

COVER

Заводской номер: 20Y-54-28341 Количество на модель: 1
20Y-54-28341
1
8

Номер детали на чертеже:

8

LOCK ASS'Y

Заводской номер: 198-54-41982 Количество на модель: 1
198-54-41982
1
9

Номер детали на чертеже:

9

SHEET

Заводской номер: 20Y-54-28191 Количество на модель: 1
20Y-54-28191
1
10

Номер детали на чертеже:

10

DOVE TAIL

Заводской номер: 205-54-53550 Количество на модель: 1
205-54-53550
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-50612 Количество на модель: 2
01010-50612
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-51235 Количество на модель: 4
01010-51235
4
15

Номер детали на чертеже:

15

PLATE

Заводской номер: 20Y-54-28290 Количество на модель: 2
20Y-54-28290
2
16

Номер детали на чертеже:

16

FRAME

Заводской номер: 20Y-54-29114 Количество на модель: 1
20Y-54-29114
1
17

Номер детали на чертеже:

17

FRAME

Заводской номер: 20Y-54-29224 Количество на модель: 1
20Y-54-29224
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
20

Номер детали на чертеже:

20

BRACKET

Заводской номер: 20Y-54-28170 Количество на модель: 1
20Y-54-28170
1
23

Номер детали на чертеже:

23

DOVE TAIL

Заводской номер: 205-54-51970 Количество на модель: 1
205-54-51970
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-50616 Количество на модель: 2
01010-50616
2
26

Номер детали на чертеже:

26

PLATE

Заводской номер: 20Y-54-28182 Количество на модель: 1
20Y-54-28182
1
26

Номер детали на чертеже:

26

PLATE

Заводской номер: 20Y-54-28181 Количество на модель: 1
20Y-54-28181
1
29

Номер детали на чертеже:

29

BAR

Заводской номер: 20Y-54-29232 Количество на модель: 1
20Y-54-29232
1
31

Номер детали на чертеже:

31

SEAL

Заводской номер: 20Y-54-29241 Количество на модель: 2
20Y-54-29241
2
32

Номер детали на чертеже:

32

SEAL

Заводской номер: 20Y-54-29251 Количество на модель: 2
20Y-54-29251
2
33

Номер детали на чертеже:

33

SEAL

Заводской номер: 20Y-54-29261 Количество на модель: 4
20Y-54-29261
4
34

Номер детали на чертеже:

34

BRACKET

Заводской номер: 20Y-54-27341 Количество на модель: 1
20Y-54-27341
1
37

Номер детали на чертеже:

37

CLAMP

Заводской номер: 20Y-54-12920 Количество на модель: 1
20Y-54-12920
1
38

Номер детали на чертеже:

38

BOLT

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
39

Номер детали на чертеже:

39

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
40

Номер детали на чертеже:

40

STOPPER

Заводской номер: 20Y-54-11611 Количество на модель: 2
20Y-54-11611
2
41

Номер детали на чертеже:

41

NUT

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
42

Номер детали на чертеже:

42

FRAME

Заводской номер: 20Y-54-29133 Количество на модель: 1
20Y-54-29133
1
43

Номер детали на чертеже:

43

SHEET

Заводской номер: 20Y-54-29271 Количество на модель: 1
20Y-54-29271
1
44

Номер детали на чертеже:

44

FRAME

Заводской номер: 20Y-54-29143 Количество на модель: 1
20Y-54-29143
1
LEFT SIDE DOOR (DOOR) (MACHINE CAB)(80001-86929) PC200-6 LEFT SIDE DOOR (DOOR) (MACHINE CAB)(94999-98099) PC200-6
