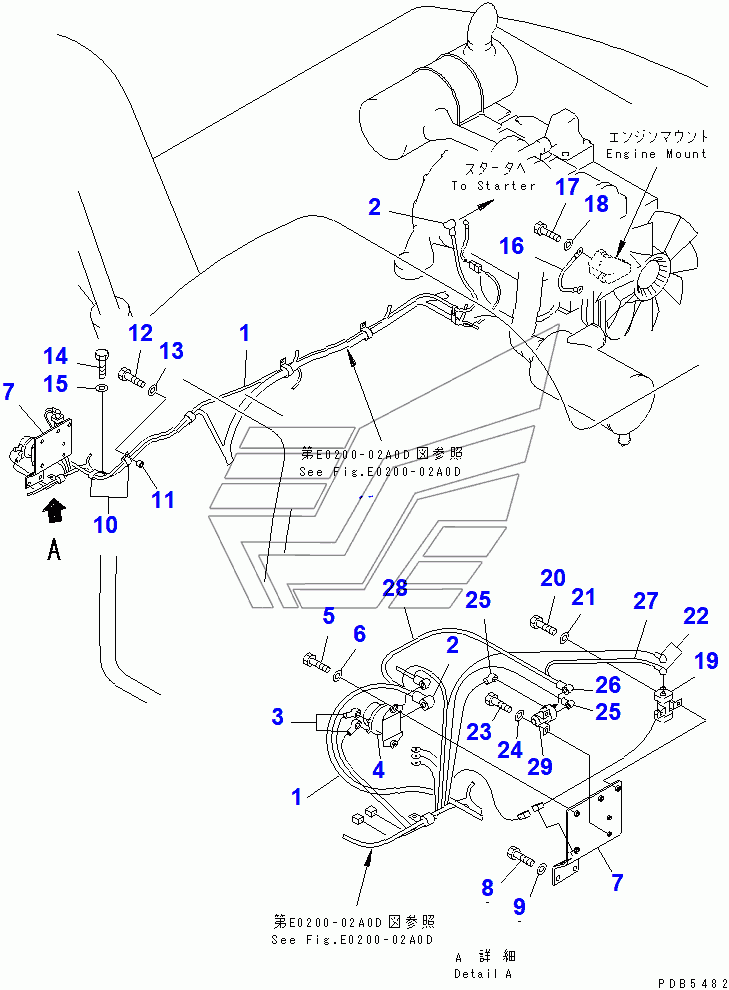

WIRING (STARTING HARNESS)(94999-96513) PC200-6. Каталог 2010г.

WIRING (STARTING HARNESS)(80001-94998) PC200-6 WIRING (STARTING HARNESS)(96514-) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CABLE

Заводской номер: 20Y-06-22860 Количество на модель: 1
20Y-06-22860
1
2

Номер детали на чертеже:

2

CAP

Заводской номер: 08038-00035 Количество на модель: 2
08038-00035
2
3

Номер детали на чертеже:

3

CAP

Заводской номер: 08038-00519 Количество на модель: 2
08038-00519
2
4

Номер детали на чертеже:

4

SWITCH

Заводской номер: 08088-30000 Количество на модель: 1
08088-30000
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-80830 Количество на модель: 2
01010-80830
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
7

Номер детали на чертеже:

7

BRACKET

Заводской номер: 20Y-06-22852 Количество на модель: 1
20Y-06-22852
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
10

Номер детали на чертеже:

10

CLIP

Заводской номер: 141-06-11220 Количество на модель: 2
141-06-11220
2
11

Номер детали на чертеже:

11

SPACER

Заводской номер: 144-947-3490 Количество на модель: 1
144-947-3490
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81245 Количество на модель: 1
01010-81245
1
16

Номер детали на чертеже:

16

CABLE

Заводской номер: 08028-43030 Количество на модель: 1
08028-43030
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
19

Номер детали на чертеже:

19

SWITCH

Заводской номер: 203-06-59321 Количество на модель: 1
203-06-59321
1
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-80820 Количество на модель: 2
01010-80820
2
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 01010-80620 Количество на модель: 2
01010-80620
2
24

Номер детали на чертеже:

24

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
26

Номер детали на чертеже:

26

CAP

Заводской номер: 08038-06031 Количество на модель: 1
08038-06031
1
27

Номер детали на чертеже:

27

CABLE

Заводской номер: 20Y-06-22871 Количество на модель: 1
20Y-06-22871
1
28

Номер детали на чертеже:

28

CABLE

Заводской номер: 20Y-06-22880 Количество на модель: 1
20Y-06-22880
1
29

Номер детали на чертеже:

29

SWITCH

Заводской номер: 600-815-2170 Количество на модель: 1
600-815-2170
1
