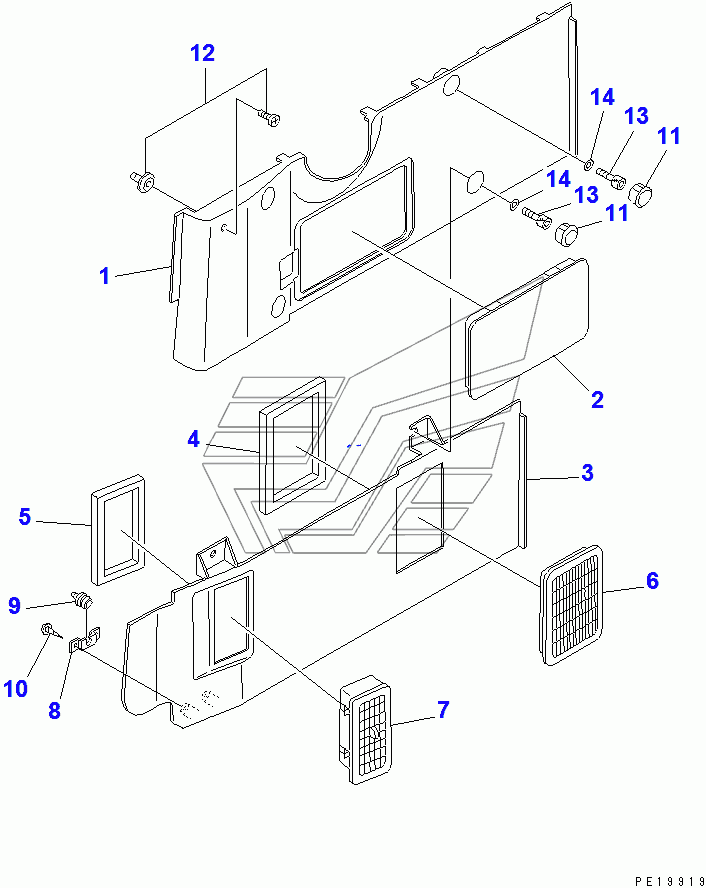

GARNISH COVER(80001-94998) PC200-6. Каталог 2010г.

SWITCH (MODEL SELECTION CONNECTOR) PC200-6 GARNISH COVER(94999-96513) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 20Y-54-36752 Количество на модель: 1
20Y-54-36752
1
2

Номер детали на чертеже:

2

COVER

Заводской номер: 20Y-54-36771 Количество на модель: 1
20Y-54-36771
1
3

Номер детали на чертеже:

3

COVER

Заводской номер: 20Y-54-36882 Количество на модель: 1
20Y-54-36882
1
4

Номер детали на чертеже:

4

PACKING

Заводской номер: 20Y-54-36971 Количество на модель: 1
20Y-54-36971
1
5

Номер детали на чертеже:

5

PACKING

Заводской номер: 20Y-54-36981 Количество на модель: 1
20Y-54-36981
1
6

Номер детали на чертеже:

6

GRILLE

Заводской номер: 20Y-979-2150 Количество на модель: 1
20Y-979-2150
1
7

Номер детали на чертеже:

7

GRILLE

Заводской номер: 20Y-979-2170 Количество на модель: 1
20Y-979-2170
1
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 20Y-54-36891 Количество на модель: 3
20Y-54-36891
3
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 20Y-54-36721 Количество на модель: 3
20Y-54-36721
3
10

Номер детали на чертеже:

10

SCREW

Заводской номер: 01370-00412 Количество на модель: 6
01370-00412
6
11

Номер детали на чертеже:

11

CAP

Заводской номер: 20Y-54-36470 Количество на модель: 4
20Y-54-36470
4
12

Номер детали на чертеже:

12

RIVET

Заводской номер: 20Y-54-36791 Количество на модель: 1
20Y-54-36791
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01252-40620 Количество на модель: 4
01252-40620
4
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 209-72-12230 Количество на модель: 4
209-72-12230
4
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01641-20608 Количество на модель: 4
01641-20608
4
