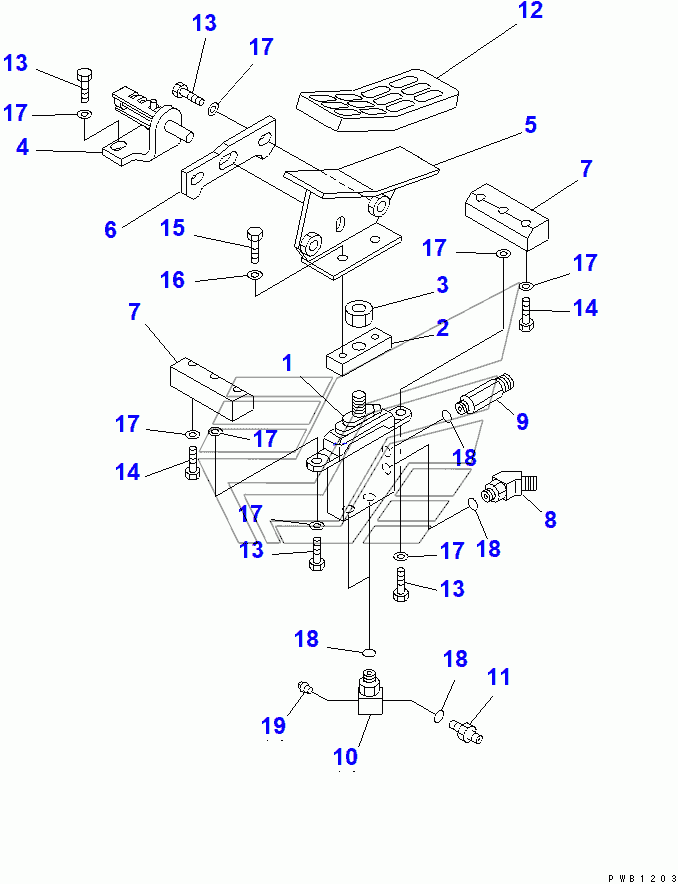

ATTACHMENT CONTROL PEDAL (L.H.) (ROTATION ARM)(80001-86929) PC200-6. Каталог 2010г.

ATTACHMENT CONTROL PEDAL (2 ACTUATOR)(88565-96513) PC200-6 ATTACHMENT CONTROL PEDAL (L.H.) (ROTATION ARM)(86930-) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PILOT VALVE

Заводской номер: 702-16-01230 Количество на модель: 1
702-16-01230
1
2

Номер детали на чертеже:

2

SEAT

Заводской номер: 203-43-61520 Количество на модель: 1
203-43-61520
1
3

Номер детали на чертеже:

3

NUT

Заводской номер: 01583-11408 Количество на модель: 1
01583-11408
1
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 20Y-62-25360 Количество на модель: 1
20Y-62-25360
1
5

Номер детали на чертеже:

5

PEDAL

Заводской номер: 203-43-61510 Количество на модель: 1
203-43-61510
1
6

Номер детали на чертеже:

6

PLATE

Заводской номер: 20Y-62-25380 Количество на модель: 1
20Y-62-25380
1
7

Номер детали на чертеже:

7

PLATE

Заводской номер: 20Y-62-25411 Количество на модель: 2
20Y-62-25411
2
8

Номер детали на чертеже:

8

ELBOW

Заводской номер: 209-62-54322 Количество на модель: 1
209-62-54322
1
9

Номер детали на чертеже:

9

NIPPLE

Заводской номер: 20Y-62-25431 Количество на модель: 1
20Y-62-25431
1
10

Номер детали на чертеже:

10

ELBOW

Заводской номер: 20Y-62-25610 Количество на модель: 2
20Y-62-25610
2
11

Номер детали на чертеже:

11

UNION

Заводской номер: 209-62-55440 Количество на модель: 2
209-62-55440
2
12

Номер детали на чертеже:

12

PEDAL CAP

Заводской номер: 14X-43-12110 Количество на модель: 1
14X-43-12110
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-51030 Количество на модель: 6
01010-51030
6
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-51040 Количество на модель: 4
01010-51040
4
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-50820 Количество на модель: 2
01010-50820
2
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-31032 Количество на модель: 12
01643-31032
12
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 07000-02011 Количество на модель: 6
07000-02011
6
19

Номер детали на чертеже:

19

PLUG

Заводской номер: 07042-30108 Количество на модель: 2
07042-30108
2
ATTACHMENT CONTROL PEDAL (2 ACTUATOR)(88565-96513) PC200-6 ATTACHMENT CONTROL PEDAL (L.H.) (ROTATION ARM)(86930-) PC200-6
