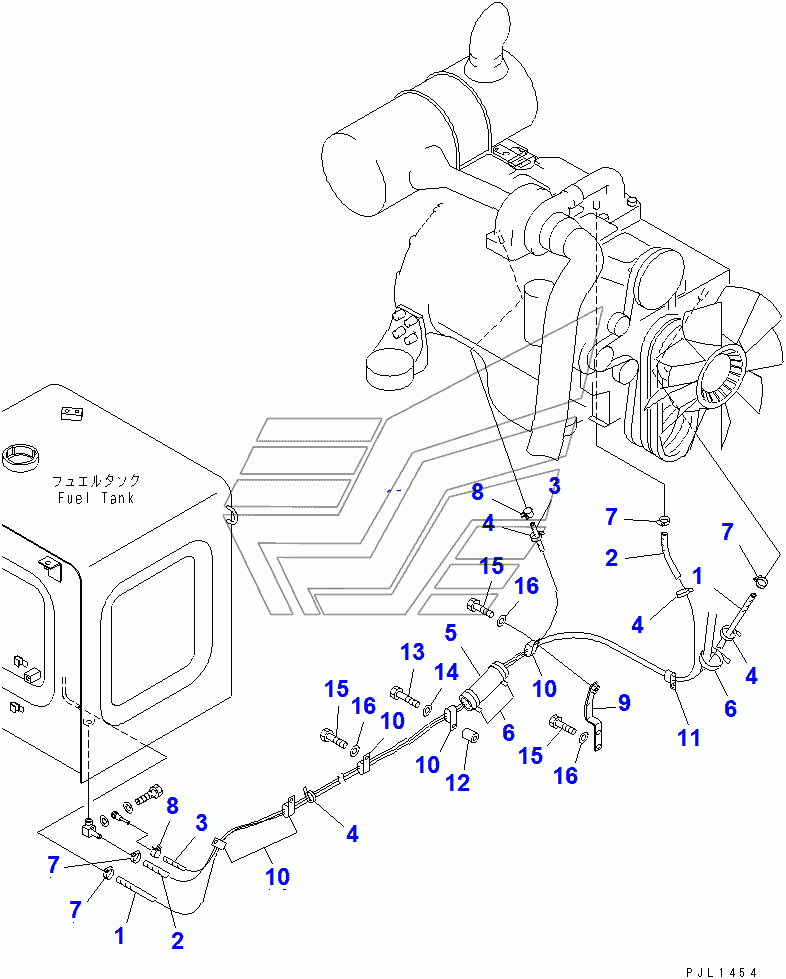

FUEL LINES(96514-) PC200-6. Каталог 2010г.

FUEL LINES(94999-96513) PC200-6 FUEL DRAIN LINE (REMOTE)(94999-98526) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 07288-01029 Количество на модель: 1
07288-01029
1
2

Номер детали на чертеже:

2

HOSE

Заводской номер: 07288-01030 Количество на модель: 1
07288-01030
1
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 07270-50423 Количество на модель: 1
07270-50423
1
4

Номер детали на чертеже:

4

BAND

Заводской номер: 08034-00519 Количество на модель: 6
08034-00519
6
5

Номер детали на чертеже:

5

COVER

Заводской номер: 205-62-53780 Количество на модель: 1
205-62-53780
1
6

Номер детали на чертеже:

6

BAND

Заводской номер: 08034-00834 Количество на модель: 3
08034-00834
3
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 07281-00197 Количество на модель: 4
07281-00197
4
8

Номер детали на чертеже:

8

CLIP

Заводской номер: 07285-00080 Количество на модель: 2
07285-00080
2
9

Номер детали на чертеже:

9

BRACKET

Заводской номер: 20Y-04-21151 Количество на модель: 1
20Y-04-21151
1
10

Номер детали на чертеже:

10

CLIP

Заводской номер: 141-06-11220 Количество на модель: 5
141-06-11220
5
11

Номер детали на чертеже:

11

CLIP

Заводской номер: 04435-51612 Количество на модель: 1
04435-51612
1
12

Номер детали на чертеже:

12

SPACER

Заводской номер: 142-03-11160 Количество на модель: 1
142-03-11160
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81260 Количество на модель: 1
01010-81260
1
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81225 Количество на модель: 7
01010-81225
7
