  6. OPERATOR'S CAB (PANEL COVER AND MONITOR SYSTEM) (WITH AIR CONDITIONER)(80001-87999)

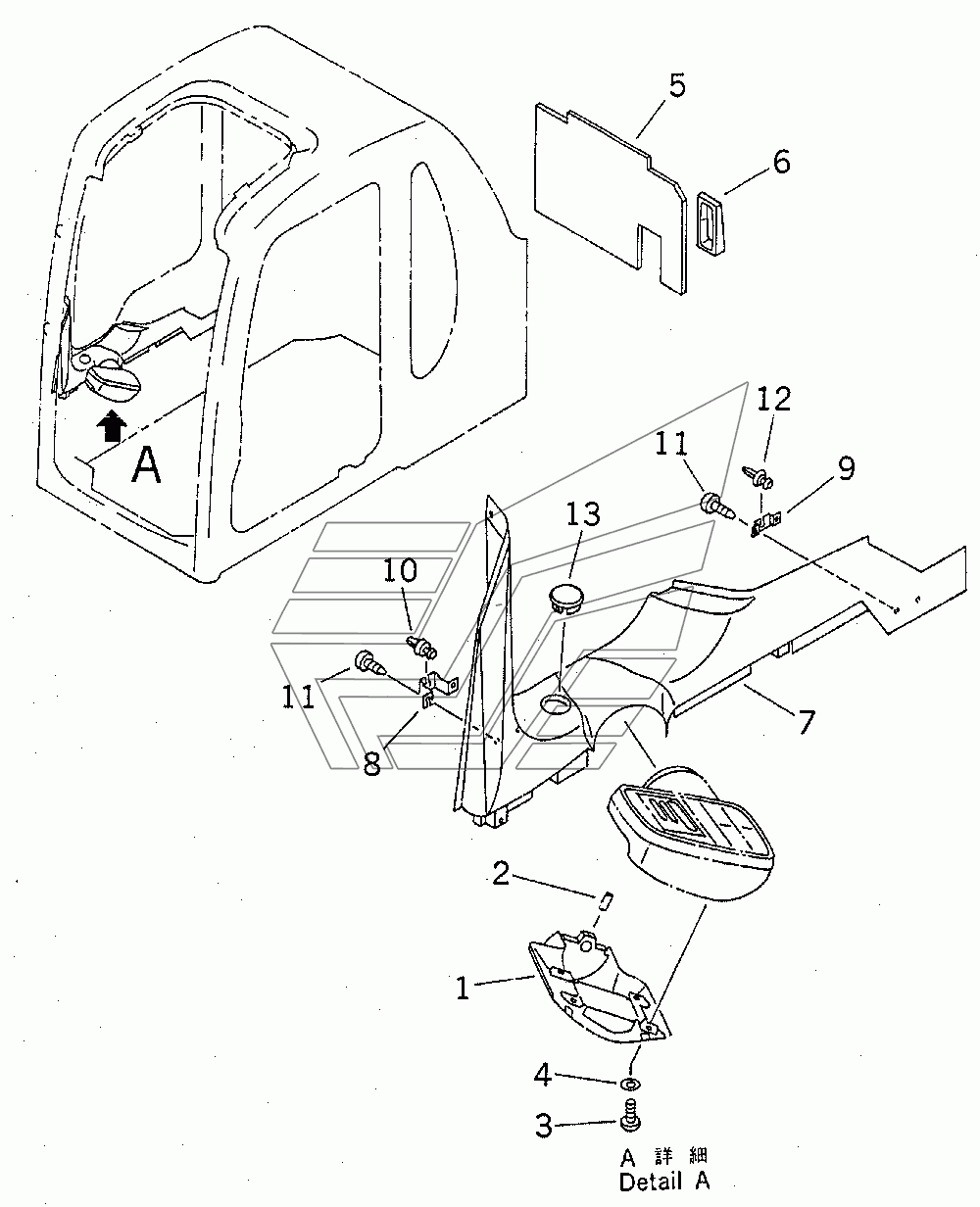

OPERATOR'S CAB (PANEL COVER AND MONITOR SYSTEM) (WITH AIR CONDITIONER)(80001-87999) PC200-6. Каталог 2010г.

OPERATOR'S CAB (PANEL) (FM-RADIO AND HARNESS) (ELECTRIC GOVERNOR) (SPEC. RENTAL)(107216-) PC200-6 OPERATOR'S CAB (PANEL COVER AND MONITOR SYSTEM) (WITH AIR CONDITIONER)(88000-) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 20Y-06-23320 Количество на модель: 1
20Y-06-23320
1
2

Номер детали на чертеже:

2

PIN

Заводской номер: 04025-00532 Количество на модель: 1
04025-00532
1
3

Номер детали на чертеже:

3

SCREW

Заводской номер: 01220-40608 Количество на модель: 4
01220-40608
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01641-20608 Количество на модель: 4
01641-20608
4
5

Номер детали на чертеже:

5

SHEET

Заводской номер: 20Y-54-29351 Количество на модель: 1
20Y-54-29351
1
6

Номер детали на чертеже:

6

SEAL

Заводской номер: 20Y-979-2250 Количество на модель: 1
20Y-979-2250
1
7

Номер детали на чертеже:

7

COVER

Заводской номер: 20Y-54-36481 Количество на модель: 1
20Y-54-36481
1
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 20Y-54-36731 Количество на модель: 3
20Y-54-36731
3
9

Номер детали на чертеже:

9

PLATE

Заводской номер: 20Y-54-36891 Количество на модель: 1
20Y-54-36891
1
10

Номер детали на чертеже:

10

CLIP

Заводской номер: 20Y-54-36721 Количество на модель: 4
20Y-54-36721
4
11

Номер детали на чертеже:

11

SCREW

Заводской номер: 01370-00412 Количество на модель: 8
01370-00412
8
12

Номер детали на чертеже:

12

RIVET

Заводской номер: 20Y-54-36791 Количество на модель: 1
20Y-54-36791
1
13

Номер детали на чертеже:

13

CAP

Заводской номер: 20Y-54-36460 Количество на модель: 1
20Y-54-36460
1
