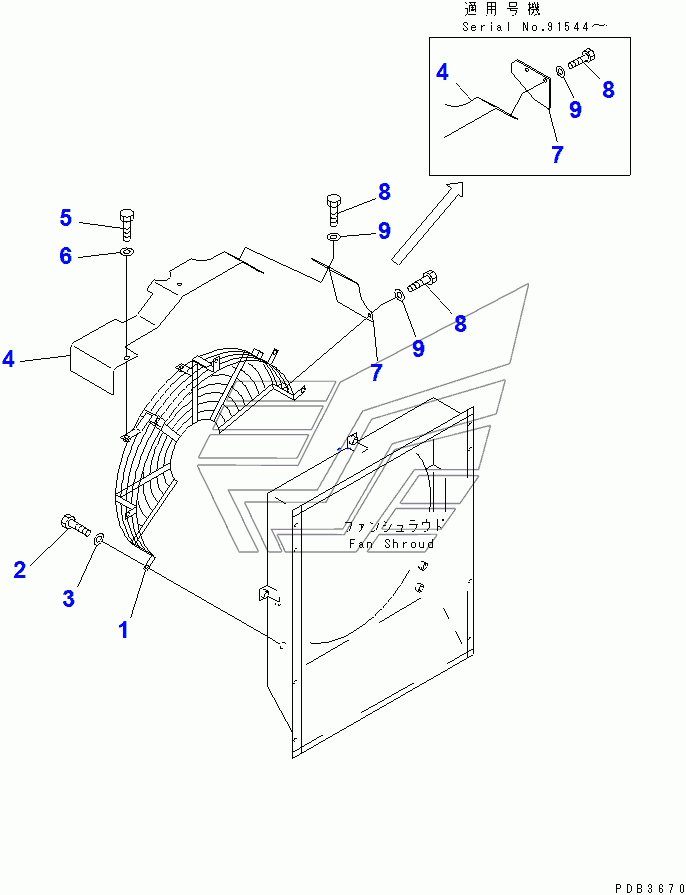

FAN GUARD(90130-94998) PC200-6. Каталог 2010г.

COOLING (FAN GUARD AND AFTER COOLER PIPING)(91087-94998) PC200-6 FAN GUARD (WITH AIR CONDITIONER)(94999-96513) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
7
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

GUARD

Заводской номер: 20Y-03-21570 Количество на модель: 1
20Y-03-21570
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-51020 Количество на модель: 5
01010-51020
5
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31032 Количество на модель: 5
01643-31032
5
4

Номер детали на чертеже:

4

COVER

Заводской номер: 20Y-03-21560 Количество на модель: 1
20Y-03-21560
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-51025 Количество на модель: 3
01010-51025
3
7

Номер детали на чертеже:

7

COVER

Заводской номер: 206-03-61510 Количество на модель: 1
206-03-61510
1
7

Номер детали на чертеже:

7

COVER

Заводской номер: 20Y-03-21540 Количество на модель: 1
20Y-03-21540
1
COOLING (FAN GUARD AND AFTER COOLER PIPING)(91087-94998) PC200-6 FAN GUARD (WITH AIR CONDITIONER)(94999-96513) PC200-6
