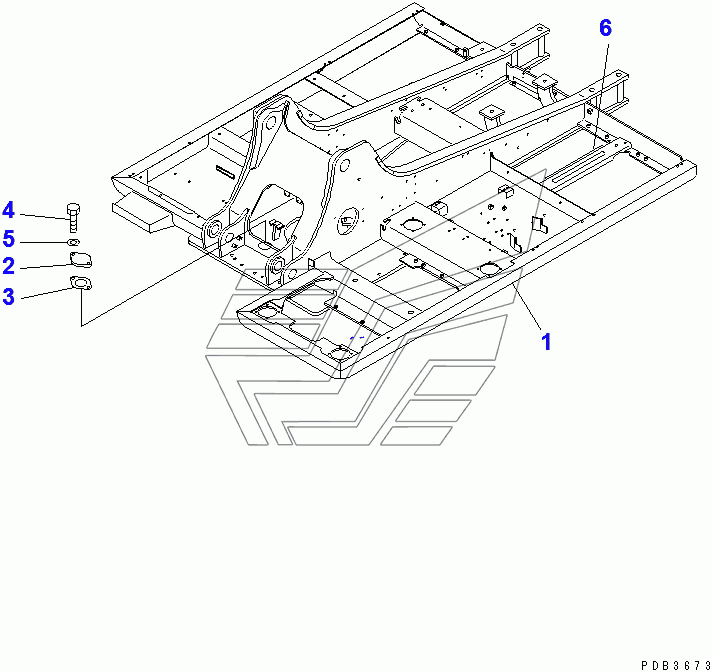

REVOLVING FRAME(91087-94998) PC200-6. Каталог 2010г.

REVOLVING FRAME(86930-91086) PC200-6 REVOLVING FRAME(94999-96513) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FRAME

Заводской номер: 20Y-46-21510 Количество на модель: 1
20Y-46-21510
1
2

Номер детали на чертеже:

2

COVER

Заводской номер: 205-30-71181 Количество на модель: 1
205-30-71181
1
3

Номер детали на чертеже:

3

GASKET

Заводской номер: 205-30-71191 Количество на модель: 1
205-30-71191
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
6

Номер детали на чертеже:

6

SHEET

Заводской номер: 20Y-54-28960 Количество на модель: 1
20Y-54-28960
1
REVOLVING FRAME(86930-91086) PC200-6 REVOLVING FRAME(94999-96513) PC200-6
