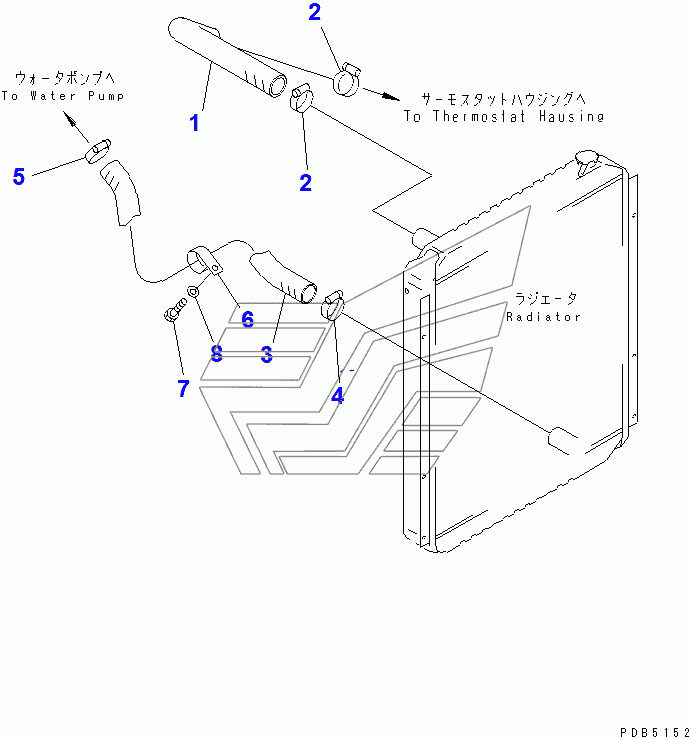

COOLING (PIPING)(94999-96513) PC200-6. Каталог 2010г.

COOLING (PIPING)(80001-94998) PC200-6 COOLING (PIPING)(96514-) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 20Y-03-28292 Количество на модель: 1
20Y-03-28292
1
2

Номер детали на чертеже:

2

CLAMP

Заводской номер: 07289-00055 Количество на модель: 2
07289-00055
2
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 20Y-03-21890 Количество на модель: 1
20Y-03-21890
1
5

Номер детали на чертеже:

5

CLAMP

Заводской номер: 07289-00070 Количество на модель: 1
07289-00070
1
6

Номер детали на чертеже:

6

CLIP

Заводской номер: 208-62-38370 Количество на модель: 1
208-62-38370
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81025 Количество на модель: 1
01010-81025
1
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
