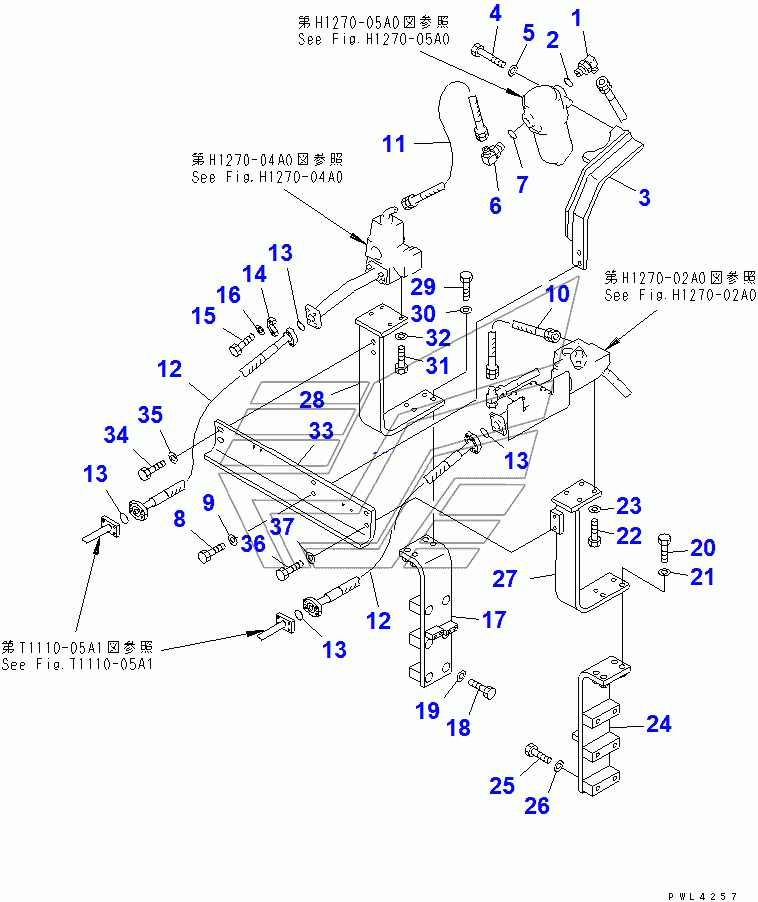

ATTACHMENT LINE (RETURN LINE) (WITHOUT LOCK VALVE) (KIT)(94999-101714) PC200-6. Каталог 2010г.

ATTACHMENT LINE (1 ACTUATOR) (SIMPLE) (WITHOUT LOCK VALVE)(94999-) PC200-6 ATTACHMENT LINE (1 ACTUATOR) (SIMPLE) (KIT) (2/2)(94999-) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ELBOW

Заводской номер: 20Y-970-2240 Количество на модель: 1
20Y-970-2240
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07002-14234 Количество на модель: 1
07002-14234
1
3

Номер детали на чертеже:

3

BRACKET

Заводской номер: 20Y-62-25211 Количество на модель: 1
20Y-62-25211
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01011-81210 Количество на модель: 2
01011-81210
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81650 Количество на модель: 2
01010-81650
2
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-31645 Количество на модель: 2
01643-31645
2
10

Номер детали на чертеже:

10

HOSE

Заводской номер: 07102-20604 Количество на модель: 1
07102-20604
1
11

Номер детали на чертеже:

11

HOSE

Заводской номер: 07102-21003 Количество на модель: 1
07102-21003
1
12

Номер детали на чертеже:

12

HOSE

Заводской номер: 07099-21012 Количество на модель: 2
07099-21012
2
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 21T-09-11460 Количество на модель: 4
21T-09-11460
4
14

Номер детали на чертеже:

14

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
17

Номер детали на чертеже:

17

BRACKET

Заводской номер: 20Y-62-25173 Количество на модель: 1
20Y-62-25173
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81275 Количество на модель: 6
01010-81275
6
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-81660 Количество на модель: 4
01010-81660
4
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01010-81240 Количество на модель: 4
01010-81240
4
27

Номер детали на чертеже:

27

BRACKET

Заводской номер: 20Y-62-25183 Количество на модель: 1
20Y-62-25183
1
27

Номер детали на чертеже:

27

BRACKET

Заводской номер: 20Y-62-25182 Количество на модель: 1
20Y-62-25182
1
28

Номер детали на чертеже:

28

BRACKET

Заводской номер: 20Y-62-25192 Количество на модель: 1
20Y-62-25192
1
33

Номер детали на чертеже:

33

BRACKET

Заводской номер: 20Y-62-25232 Количество на модель: 1
20Y-62-25232
1
34

Номер детали на чертеже:

34

BOLT

Заводской номер: 01010-81655 Количество на модель: 2
01010-81655
2
36

Номер детали на чертеже:

36

BOLT

Заводской номер: 01010-81640 Количество на модель: 2
01010-81640
2
ATTACHMENT LINE (1 ACTUATOR) (SIMPLE) (WITHOUT LOCK VALVE)(94999-) PC200-6 ATTACHMENT LINE (1 ACTUATOR) (SIMPLE) (KIT) (2/2)(94999-) PC200-6
