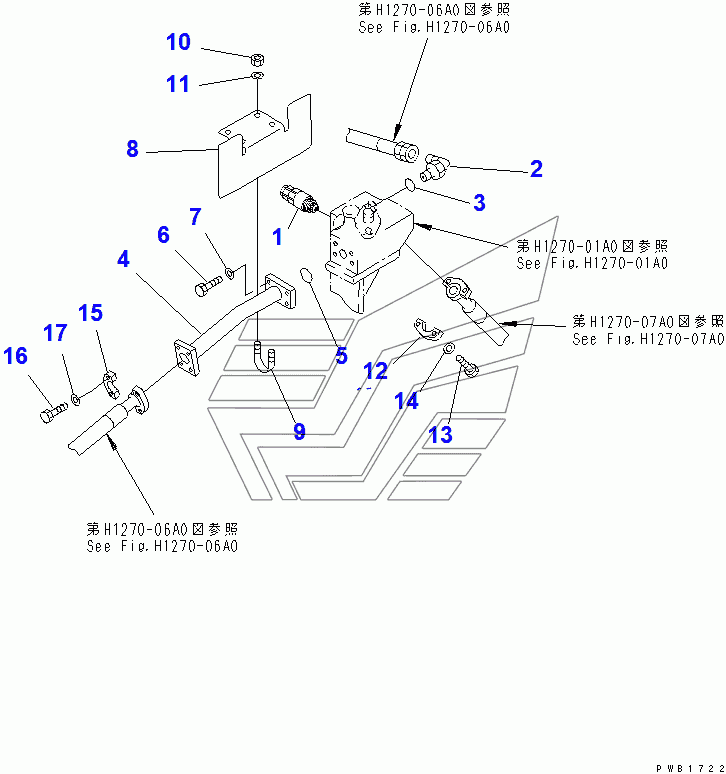

ATTACHMENT LINE (1 ACTUATOR) (CROSS VALVE L.H.) (SAFETY VALVE) PC200-6. Каталог 2010г.

ATTACHMENT LINE (1 ACTUATOR) (SIMPLE) (KIT) (1/2)(94999-) PC200-6 ATTACHMENT LINE (1 ACTUATOR) (CROSS VALVE L.H.) (SAFETY VALVE) (2 PIECE BOOM) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VALVE ASS'Y

Заводской номер: 709-70-74800 Количество на модель: 1
709-70-74800
1
2

Номер детали на чертеже:

2

ELBOW

Заводской номер: 07235-10628 Количество на модель: 1
07235-10628
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07002-02434 Количество на модель: 1
07002-02434
1
4

Номер детали на чертеже:

4

TUBE

Заводской номер: 20Y-62-25350 Количество на модель: 1
20Y-62-25350
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 07000-13035 Количество на модель: 1
07000-13035
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 07372-21035 Количество на модель: 4
07372-21035
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
8

Номер детали на чертеже:

8

BRACKET

Заводской номер: 20Y-970-1981 Количество на модель: 1
20Y-970-1981
1
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 07283-23442 Количество на модель: 2
07283-23442
2
10

Номер детали на чертеже:

10

NUT

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
12

Номер детали на чертеже:

12

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 2
07371-31049
2
