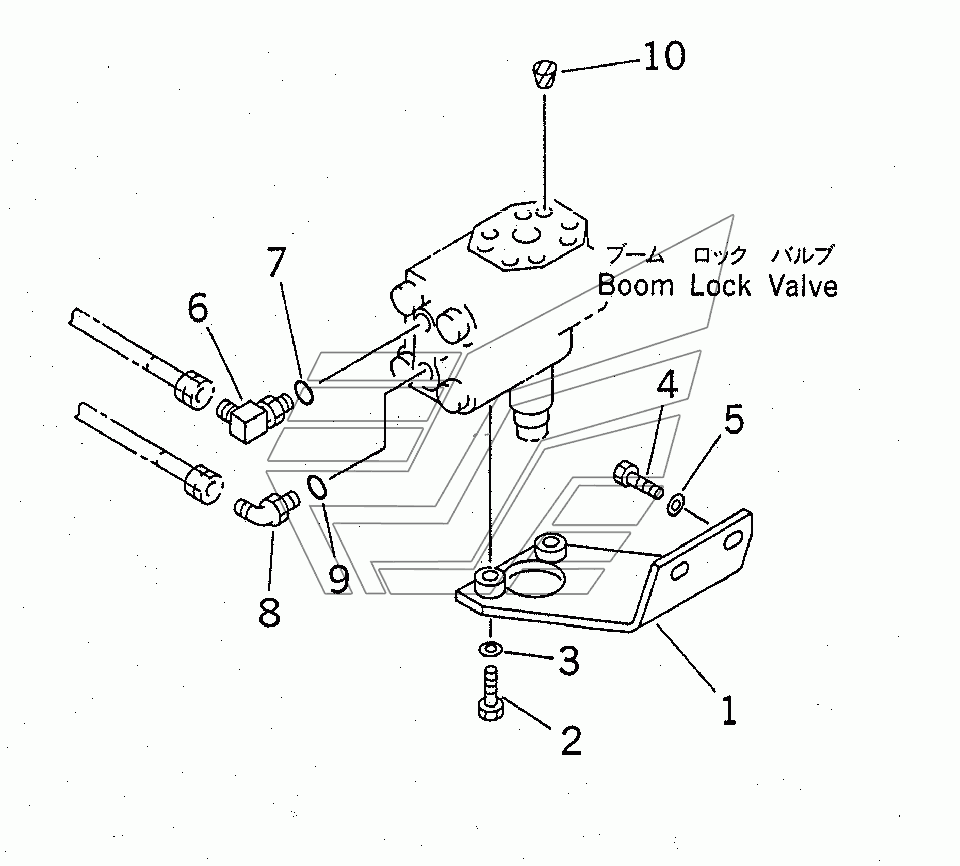

DRIFT PRIVENTIVE (BOOM) PC200-6. Каталог 2010г.

ARM AND BUCKET LINE (VALVE BUCKET LINE) (ROTATION ARM) PC200-6 DRIFT PRIVENTIVE (ARM)(80001-84619) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
2
3
4
4
5
6
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 20Y-62-21640 Количество на модель: 1
20Y-62-21640
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81040 Количество на модель: 2
01010-81040
2
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-51040 Количество на модель: 2
01010-51040
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
6

Номер детали на чертеже:

6

ELBOW

Заводской номер: 07235-10210 Количество на модель: 1
07235-10210
1
6

Номер детали на чертеже:

6

ELBOW

Заводской номер: 207-62-33920 Количество на модель: 1
207-62-33920
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 07002-01423 Количество на модель: 1
07002-01423
1
8

Номер детали на чертеже:

8

ELBOW

Заводской номер: 07235-10315 Количество на модель: 1
07235-10315
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 07002-02034 Количество на модель: 1
07002-02034
1
10

Номер детали на чертеже:

10

PLUG

Заводской номер: 07049-01012 Количество на модель: 4
07049-01012
4
ARM AND BUCKET LINE (VALVE BUCKET LINE) (ROTATION ARM) PC200-6 DRIFT PRIVENTIVE (ARM)(80001-84619) PC200-6
