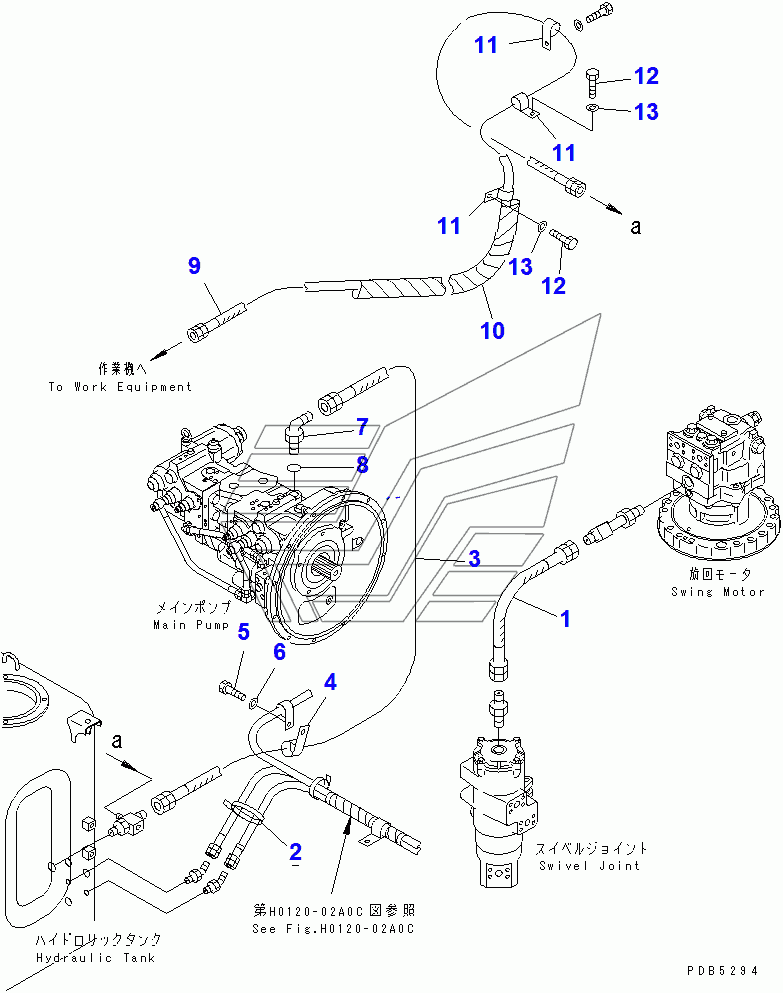

DRAIN LINE (ROTATION ARM)(96514-) PC200-6. Каталог 2010г.

DRAIN LINE (ROTATION ARM)(94999-96513) PC200-6 DRAIN LINE (2 PIECE BOOM)(80001-94998) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 07102-20504 Количество на модель: 1
07102-20504
1
2

Номер детали на чертеже:

2

BAND

Заводской номер: 08034-00519 Количество на модель: 1
08034-00519
1
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 07102-20612 Количество на модель: 1
07102-20612
1
4

Номер детали на чертеже:

4

CLIP

Заводской номер: 04434-52712 Количество на модель: 1
04434-52712
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81225 Количество на модель: 1
01010-81225
1
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
7

Номер детали на чертеже:

7

ELBOW

Заводской номер: 07235-10628 Количество на модель: 1
07235-10628
1
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 07002-02434 Количество на модель: 1
07002-02434
1
9

Номер детали на чертеже:

9

HOSE

Заводской номер: 07102-20327 Количество на модель: 1
07102-20327
1
10

Номер детали на чертеже:

10

COVER

Заводской номер: 203-62-32450 Количество на модель: 2
203-62-32450
2
11

Номер детали на чертеже:

11

CLIP

Заводской номер: 08036-01814 Количество на модель: 3
08036-01814
3
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
