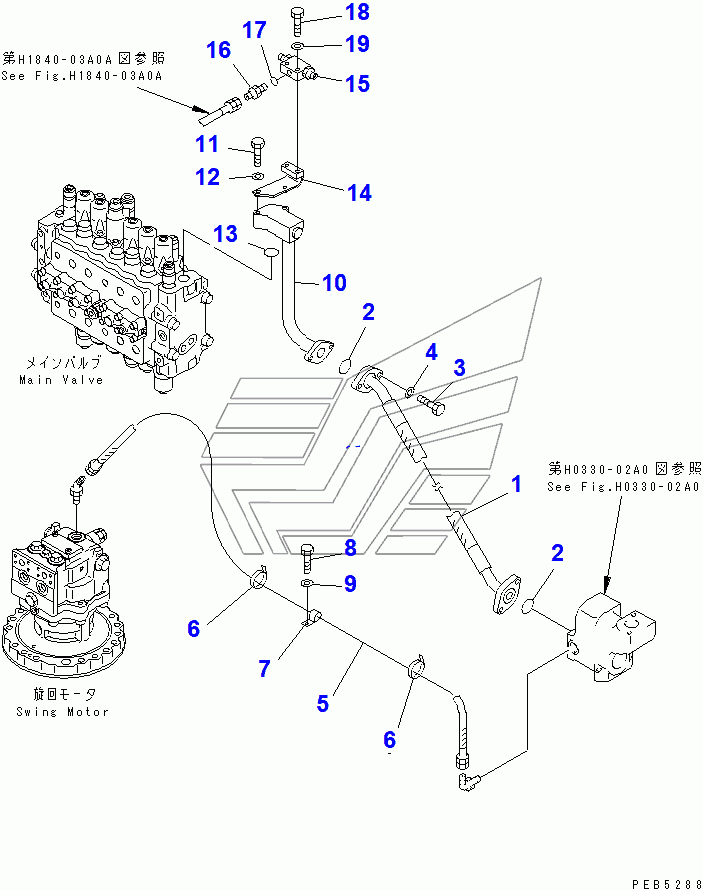

RETURN LINE (HOSE)(94999-99471) PC200-6. Каталог 2010г.

RETURN LINE (HOSE)(91087-94998) PC200-6 RETURN LINE (HOSE)(99472-100716) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 20Y-62-21510 Количество на модель: 1
20Y-62-21510
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-13038 Количество на модель: 2
07000-13038
2
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81040 Количество на модель: 4
01010-81040
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
5

Номер детали на чертеже:

5

HOSE

Заводской номер: 07102-20614 Количество на модель: 1
07102-20614
1
6

Номер детали на чертеже:

6

BAND

Заводской номер: 08034-00536 Количество на модель: 2
08034-00536
2
7

Номер детали на чертеже:

7

CLIP

Заводской номер: 04434-52712 Количество на модель: 1
04434-52712
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81225 Количество на модель: 1
01010-81225
1
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
10

Номер детали на чертеже:

10

TUBE

Заводской номер: 20Y-62-21631 Количество на модель: 1
20Y-62-21631
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81075 Количество на модель: 2
01010-81075
2
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 07000-03038 Количество на модель: 1
07000-03038
1
14

Номер детали на чертеже:

14

BRACKET

Заводской номер: 20Y-62-25581 Количество на модель: 1
20Y-62-25581
1
15

Номер детали на чертеже:

15

VALVE ASS'Y

Заводской номер: 723-90-51200 Количество на модель: 1
723-90-51200
1
16

Номер детали на чертеже:

16

UNION

Заводской номер: 07230-20210 Количество на модель: 1
07230-20210
1
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 07002-01423 Количество на модель: 1
07002-01423
1
