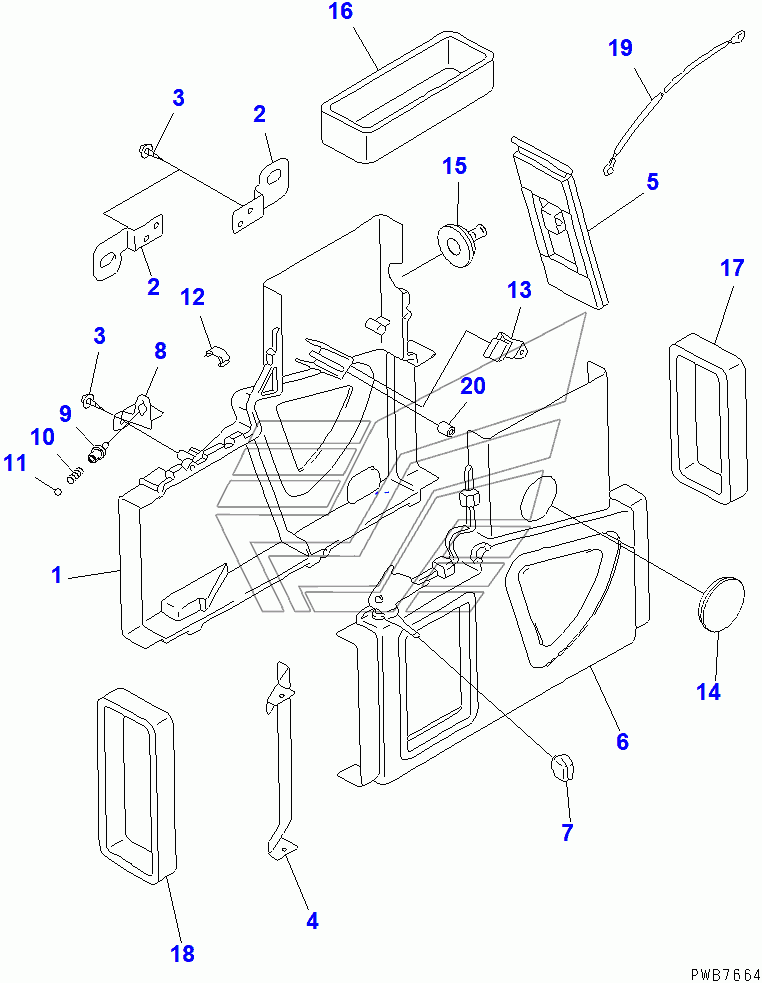

BOX ASS'Y (AIR DAMPER CASE) (FOR AIR CONDITIONER) PC200-6. Каталог 2010г.

CONDENSER ASS'Y (FOR AIR CONDITIONER)(94999-) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BOX ASS'Y,(SEE FIG. Y1979-61A0)

Заводской номер: 20Y-979-2130 Количество на модель: 1
20Y-979-2130
1
1

Номер детали на чертеже:

1

CASE

Заводской номер: ND017321-2300 Количество на модель: 1
ND017321-2300
1
2

Номер детали на чертеже:

2

PARTS,AIR DUCT

Заводской номер: ND017361-0830 Количество на модель: 2
ND017361-0830
2
3

Номер детали на чертеже:

3

SCREW

Заводской номер: ND90930-05161 Количество на модель: 3
ND90930-05161
3
4

Номер детали на чертеже:

4

PARTS,AIR DUCT

Заводской номер: ND017361-0840 Количество на модель: 1
ND017361-0840
1
5

Номер детали на чертеже:

5

DAMPER

Заводской номер: ND116650-2950 Количество на модель: 1
ND116650-2950
1
6

Номер детали на чертеже:

6

CASE

Заводской номер: ND017320-1400 Количество на модель: 1
ND017320-1400
1
7

Номер детали на чертеже:

7

KNOB

Заводской номер: ND017770-0280 Количество на модель: 1
ND017770-0280
1
8

Номер детали на чертеже:

8

PARTS,AIR DUCT

Заводской номер: ND017361-0850 Количество на модель: 1
ND017361-0850
1
9

Номер детали на чертеже:

9

COVER

Заводской номер: ND116593-0160 Количество на модель: 1
ND116593-0160
1
10

Номер детали на чертеже:

10

SPRING

Заводской номер: ND116633-1550 Количество на модель: 1
ND116633-1550
1
11

Номер детали на чертеже:

11

BALL

Заводской номер: ND949120-0090 Количество на модель: 1
ND949120-0090
1
12

Номер детали на чертеже:

12

SPRING

Заводской номер: ND116632-0171 Количество на модель: 7
ND116632-0171
7
13

Номер детали на чертеже:

13

CLAMP

Заводской номер: ND017212-0870 Количество на модель: 1
ND017212-0870
1
14

Номер детали на чертеже:

14

GROMMET

Заводской номер: ND949321-1770 Количество на модель: 1
ND949321-1770
1
15

Номер детали на чертеже:

15

GROMMET

Заводской номер: ND949321-9430 Количество на модель: 1
ND949321-9430
1
16

Номер детали на чертеже:

16

PACKING

Заводской номер: ND146648-8080 Количество на модель: 1
ND146648-8080
1
17

Номер детали на чертеже:

17

PACKING

Заводской номер: ND146648-8090 Количество на модель: 1
ND146648-8090
1
18

Номер детали на чертеже:

18

PACKING

Заводской номер: ND146648-8100 Количество на модель: 1
ND146648-8100
1
19

Номер детали на чертеже:

19

CABLE,CONTROL

Заводской номер: ND017740-9760 Количество на модель: 1
ND017740-9760
1
20

Номер детали на чертеже:

20

BUSHING

Заводской номер: ND146625-0930 Количество на модель: 1
ND146625-0930
1
