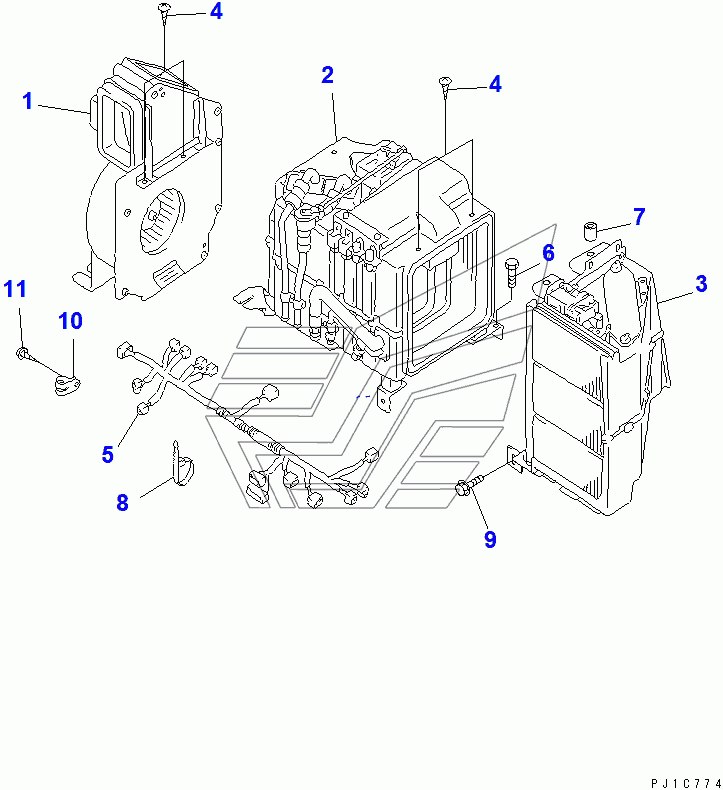

UNIT ASS'Y (COOLING) (FOR AIR CONDITIONER)(110421-) PC200-6. Каталог 2010г.

UNIT ASS'Y (COOLING) (FOR AIR CONDITIONER)(96514-110420) PC200-6 CORE UNIT ASS'Y (FOR AIR CONDITIONER)(80001-94998) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

UNIT ASS'Y

Заводской номер: 20Y-979-3712 Количество на модель: 1
20Y-979-3712
1
1

Номер детали на чертеже:

1

BLOWER ASS'Y

Заводской номер: ND116300-4554 Количество на модель: 1
ND116300-4554
1
2

Номер детали на чертеже:

2

CORE UNIT ASS'Y

Заводской номер: ND445800-9056 Количество на модель: 1
ND445800-9056
1
3

Номер детали на чертеже:

3

FILTER BOX ASS'Y

Заводской номер: ND146340-0473 Количество на модель: 1
ND146340-0473
1
4

Номер детали на чертеже:

4

SCREW

Заводской номер: ND90930-06141 Количество на модель: 4
ND90930-06141
4
5

Номер детали на чертеже:

5

WIRING HARNESS

Заводской номер: ND246460-8990 Количество на модель: 1
ND246460-8990
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 417-963-3180 Количество на модель: 1
417-963-3180
1
7

Номер детали на чертеже:

7

BUSHING

Заводской номер: 195-979-4160 Количество на модель: 1
195-979-4160
1
8

Номер детали на чертеже:

8

BAND

Заводской номер: ND040031-0110 Количество на модель: 3
ND040031-0110
3
9

Номер детали на чертеже:

9

BOLT

Заводской номер: ND949047-1270 Количество на модель: 1
ND949047-1270
1
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: ND246680-9730 Количество на модель: 1
ND246680-9730
1
11

Номер детали на чертеже:

11

SCREW

Заводской номер: ND949001-2690 Количество на модель: 1
ND949001-2690
1
UNIT ASS'Y (COOLING) (FOR AIR CONDITIONER)(96514-110420) PC200-6 CORE UNIT ASS'Y (FOR AIR CONDITIONER)(80001-94998) PC200-6
