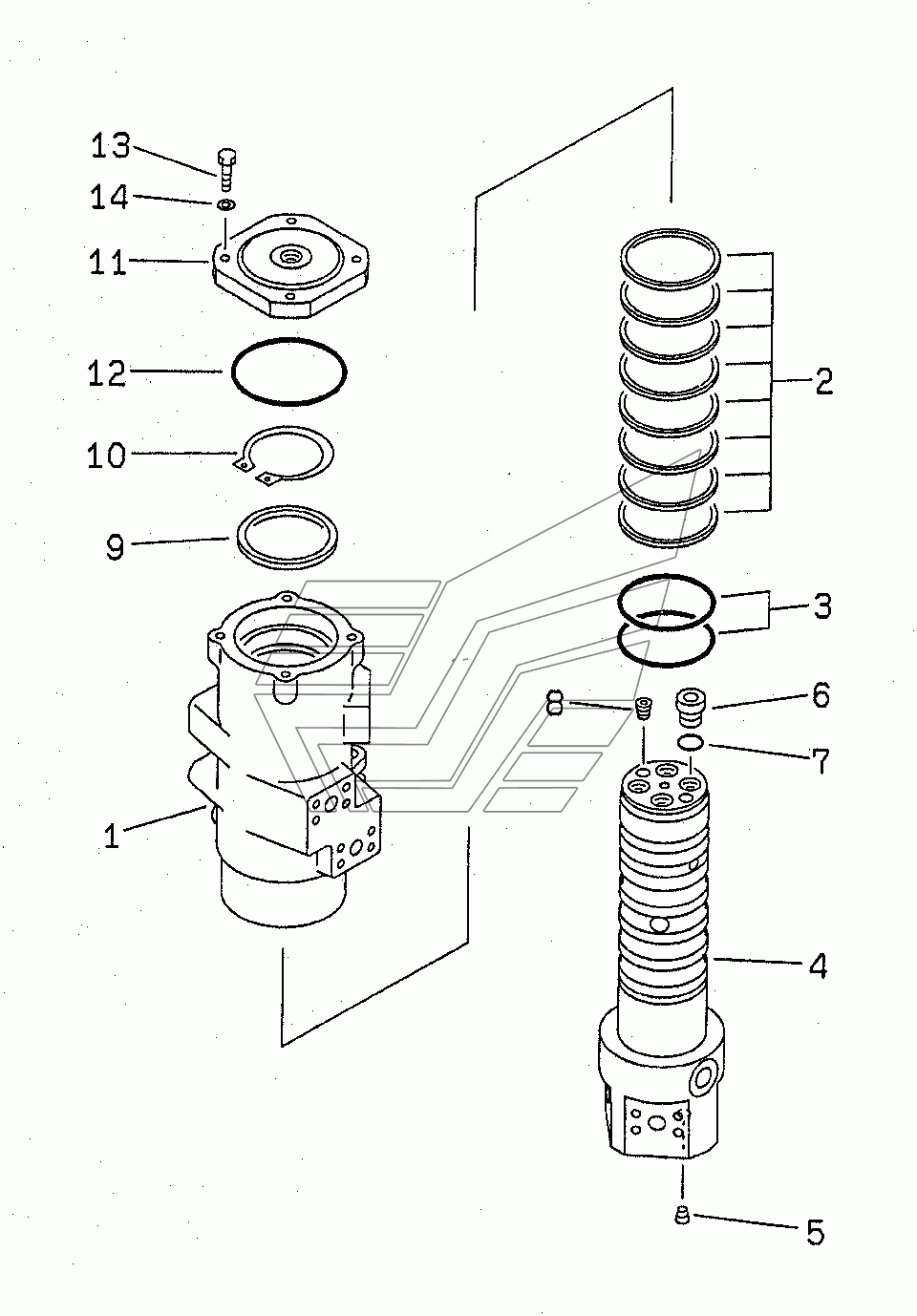

SWIVEL JOINT (HANDLLER) PC200-6. Каталог 2010г.

SWIVEL JOINT PC200-6 SWIVEL JOINT (FOR ROTARY ARM) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SWIVEL JOINT ASS'Y

Заводской номер: 703-10-00120 Количество на модель: 1
703-10-00120
1
1

Номер детали на чертеже:

1

SWIVEL JOINT ASS'Y

Заводской номер: 703-10-00110 Количество на модель: 1
703-10-00110
1
1

Номер детали на чертеже:

1

SWIVEL JOINT ASS'Y,(SEE FIG.Y1627-01A1)

Заводской номер: 703-10-33311 Количество на модель: 1
703-10-33311
1
1

Номер детали на чертеже:

1

ROTOR

Заводской номер: ROTOR Количество на модель: 1
ROTOR
1
2

Номер детали на чертеже:

2

SEAL

Заводской номер: 703-10-95310 Количество на модель: 8
703-10-95310
8
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07000-15100 Количество на модель: 2
07000-15100
2
4

Номер детали на чертеже:

4

SHAFT

Заводской номер: 703-10-92310 Количество на модель: 1
703-10-92310
1
5

Номер детали на чертеже:

5

PLUG

Заводской номер: 703-09-98710 Количество на модель: 1
703-09-98710
1
5

Номер детали на чертеже:

5

PLUG

Заводской номер: 07043-20108 Количество на модель: 1
07043-20108
1
6

Номер детали на чертеже:

6

PLUG

Заводской номер: 703-09-98610 Количество на модель: 4
703-09-98610
4
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 07002-12434 Количество на модель: 4
07002-12434
4
8

Номер детали на чертеже:

8

PLUG

Заводской номер: 703-08-98110 Количество на модель: 2
703-08-98110
2
9

Номер детали на чертеже:

9

RING

Заводской номер: 703-10-94310 Количество на модель: 1
703-10-94310
1
10

Номер детали на чертеже:

10

RING, SNAP

Заводской номер: 04064-09530 Количество на модель: 1
04064-09530
1
11

Номер детали на чертеже:

11

COVER

Заводской номер: COVER Количество на модель: 1
COVER
1
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 07000-02125 Количество на модель: 1
07000-02125
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-51040 Количество на модель: 4
01010-51040
4
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-31012 Количество на модель: 4
01643-31012
4
SWIVEL JOINT PC200-6 SWIVEL JOINT (FOR ROTARY ARM) PC200-6
