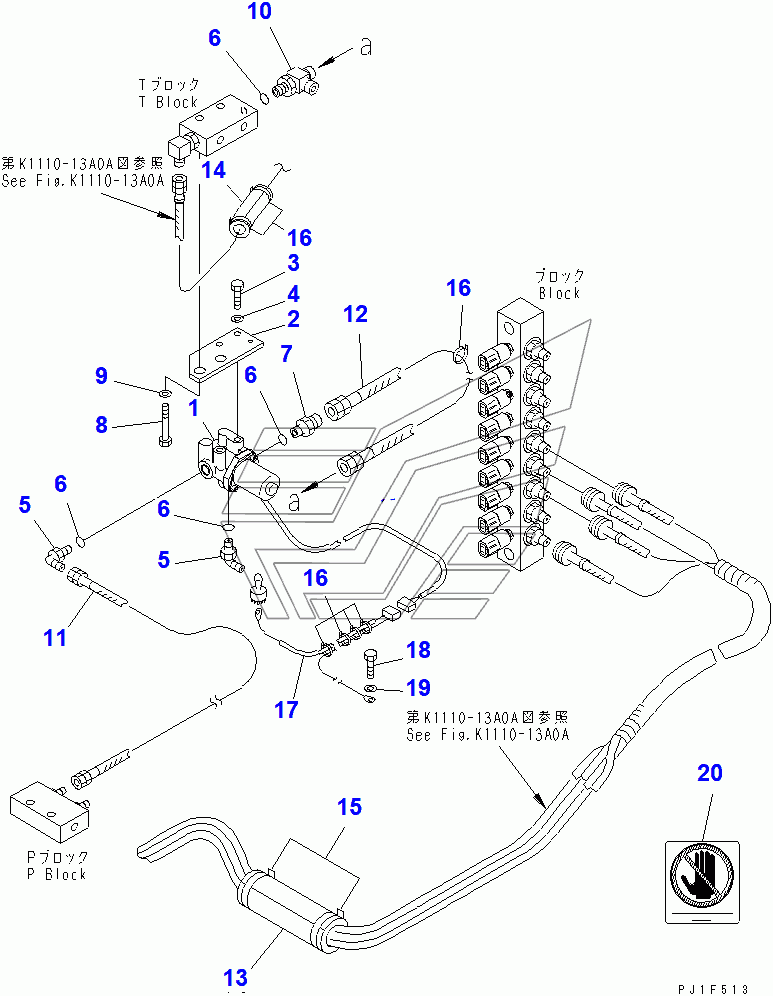

PIPING KIT PC200-6. Каталог 2010г.

WORK EQUIPMENT LESS PC200-6 SERVICE KIT (CYLINDER)(80001-94998) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

KIT

Заводской номер: 20Y-62-00010 Количество на модель: 1
20Y-62-00010
1

Номер детали на чертеже:

KIT

Заводской номер: 20Y-62-00020 Количество на модель: 1
20Y-62-00020
1
1

Номер детали на чертеже:

1

VALVE ASS'Y

Заводской номер: 207-60-61201 Количество на модель: 1
207-60-61201
1
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: 20Y-62-26210 Количество на модель: 1
20Y-62-26210
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-80825 Количество на модель: 2
01010-80825
2
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
5

Номер детали на чертеже:

5

ELBOW

Заводской номер: 07235-10311 Количество на модель: 2
07235-10311
2
5

Номер детали на чертеже:

5

ELBOW

Заводской номер: 07235-10210 Количество на модель: 2
07235-10210
2
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 07002-11423 Количество на модель: 4
07002-11423
4
7

Номер детали на чертеже:

7

NIPPLE

Заводской номер: 205-62-55270 Количество на модель: 1
205-62-55270
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81050 Количество на модель: 2
01010-81050
2
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
10

Номер детали на чертеже:

10

TEE

Заводской номер: 21T-62-29960 Количество на модель: 1
21T-62-29960
1
11

Номер детали на чертеже:

11

HOSE

Заводской номер: 07102-20206 Количество на модель: 1
07102-20206
1
11

Номер детали на чертеже:

11

HOSE

Заводской номер: 07102-20306 Количество на модель: 1
07102-20306
1
12

Номер детали на чертеже:

12

HOSE

Заводской номер: 07102-20304 Количество на модель: 1
07102-20304
1
13

Номер детали на чертеже:

13

COVER

Заводской номер: 205-62-53780 Количество на модель: 1
205-62-53780
1
14

Номер детали на чертеже:

14

COVER

Заводской номер: 205-62-72140 Количество на модель: 1
205-62-72140
1
15

Номер детали на чертеже:

15

BAND

Заводской номер: 08034-00536 Количество на модель: 2
08034-00536
2
16

Номер детали на чертеже:

16

BAND

Заводской номер: 08034-00823 Количество на модель: 7
08034-00823
7
17

Номер детали на чертеже:

17

WIRING HARNESS

Заводской номер: 20Y-06-24880 Количество на модель: 1
20Y-06-24880
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-80610 Количество на модель: 1
01010-80610
1
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 01643-30623 Количество на модель: 1
01643-30623
1
20

Номер детали на чертеже:

20

PLATE

Заводской номер: 20Y-00-23290 Количество на модель: 1
20Y-00-23290
1
WORK EQUIPMENT LESS PC200-6 SERVICE KIT (CYLINDER)(80001-94998) PC200-6
