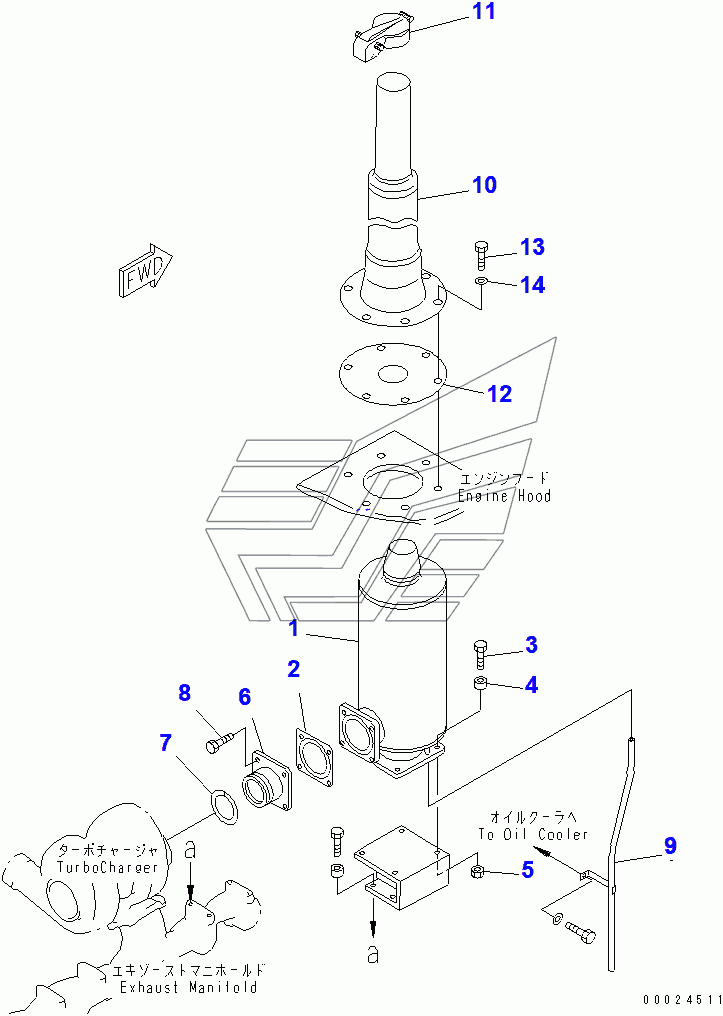

MUFFLER D85C-21A. Каталог 2010г.

ENGINE MOUNT D85C-21A RADIATOR PIPING D85C-21A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

MUFFLER

Заводской номер: 6152-11-5570 Количество на модель: 1
6152-11-5570
1
2

Номер детали на чертеже:

2

GASKET

Заводской номер: 6150-11-5751 Количество на модель: 1
6150-11-5751
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-E1055 Количество на модель: 4
01010-E1055
4
4

Номер детали на чертеже:

4

SPACER

Заводской номер: 6631-11-5630 Количество на модель: 4
6631-11-5630
4
5

Номер детали на чертеже:

5

NUT

Заводской номер: 01580-01008 Количество на модель: 4
01580-01008
4
6

Номер детали на чертеже:

6

JOINT

Заводской номер: 6151-11-5380 Количество на модель: 1
6151-11-5380
1
7

Номер детали на чертеже:

7

RING

Заводской номер: 6151-11-5280 Количество на модель: 1
6151-11-5280
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-E1230 Количество на модель: 4
01010-E1230
4
9

Номер детали на чертеже:

9

TUBE

Заводской номер: 6151-11-8861 Количество на модель: 1
6151-11-8861
1
10

Номер детали на чертеже:

10

PIPE

Заводской номер: 6150-11-5761 Количество на модель: 1
6150-11-5761
1
11

Номер детали на чертеже:

11

CAP

Заводской номер: 6150-11-5770 Количество на модель: 1
6150-11-5770
1
12

Номер детали на чертеже:

12

PLATE

Заводской номер: 156-01-21180 Количество на модель: 1
156-01-21180
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81230 Количество на модель: 6
01010-81230
6
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 175-54-34170 Количество на модель: 6
175-54-34170
6
