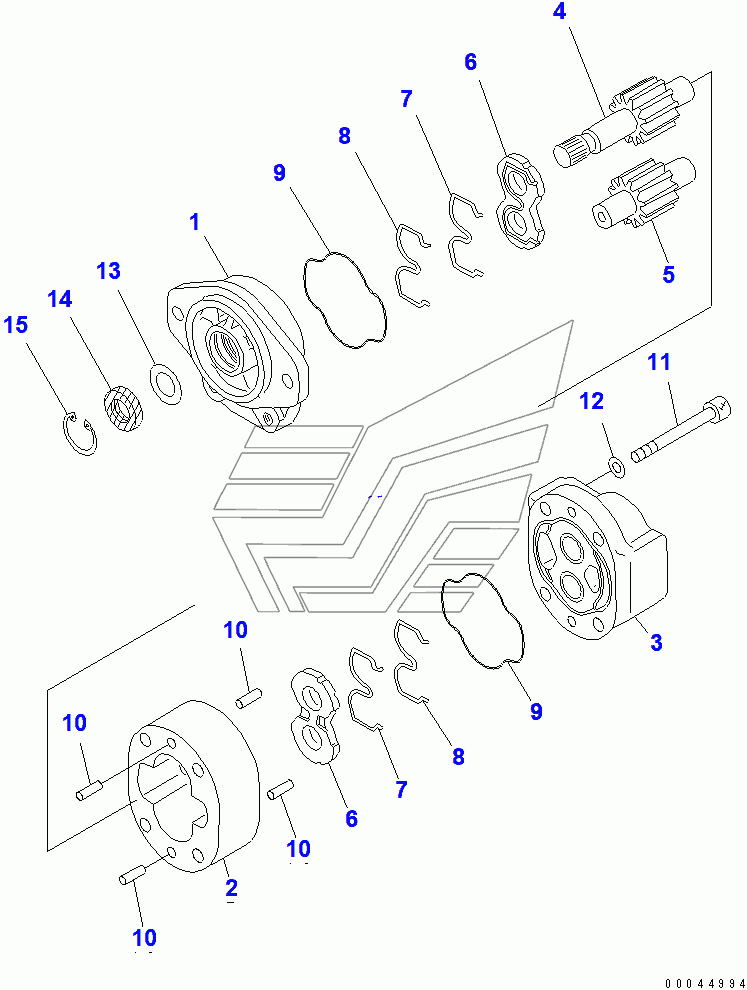

TRANSMISSION PUMP D85C-21A. Каталог 2010г.

SHOE BOLT AND NUT SERVICE KIT D85C-21A STEERING PUMP D85C-21A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

PUMP ASSY

Заводской номер: 705-21-32051 Количество на модель: 1
705-21-32051
1

Номер детали на чертеже:

BUSHING

Заводской номер: 705-17-02353 Количество на модель: 2
705-17-02353
2
1

Номер детали на чертеже:

1

BRACKET ASSY

Заводской номер: 705-17-02011 Количество на модель: 1
705-17-02011
1
2

Номер детали на чертеже:

2

CASE, GEAR

Заводской номер: 705-17-32012 Количество на модель: 1
705-17-32012
1
3

Номер детали на чертеже:

3

COVER ASSY

Заводской номер: 705-17-02141 Количество на модель: 1
705-17-02141
1
4

Номер детали на чертеже:

4

GEAR, DRIVE

Заводской номер: 705-17-32412 Количество на модель: 1
705-17-32412
1
5

Номер детали на чертеже:

5

GEAR, DRIVEN

Заводской номер: 705-17-32512 Количество на модель: 1
705-17-32512
1
6

Номер детали на чертеже:

6

PLATE, SIDE

Заводской номер: 705-17-02612 Количество на модель: 2
705-17-02612
2
7

Номер детали на чертеже:

7

RING, SEAL

Заводской номер: 705-17-02460 Количество на модель: 2
705-17-02460
2
8

Номер детали на чертеже:

8

RING, BACK-UP

Заводской номер: 705-17-02430 Количество на модель: 2
705-17-02430
2
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 705-17-02360 Количество на модель: 2
705-17-02360
2
10

Номер детали на чертеже:

10

PIN, DOWEL

Заводской номер: 04020-01024 Количество на модель: 4
04020-01024
4
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 705-17-02760 Количество на модель: 4
705-17-02760
4
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-51232 Количество на модель: 4
01643-51232
4
13

Номер детали на чертеже:

13

PLATE

Заводской номер: 705-17-02870 Количество на модель: 1
705-17-02870
1
14

Номер детали на чертеже:

14

SEAL, OIL

Заводской номер: 705-17-02830 Количество на модель: 1
705-17-02830
1
15

Номер детали на чертеже:

15

RING, SNAP

Заводской номер: 04065-04018 Количество на модель: 1
04065-04018
1
