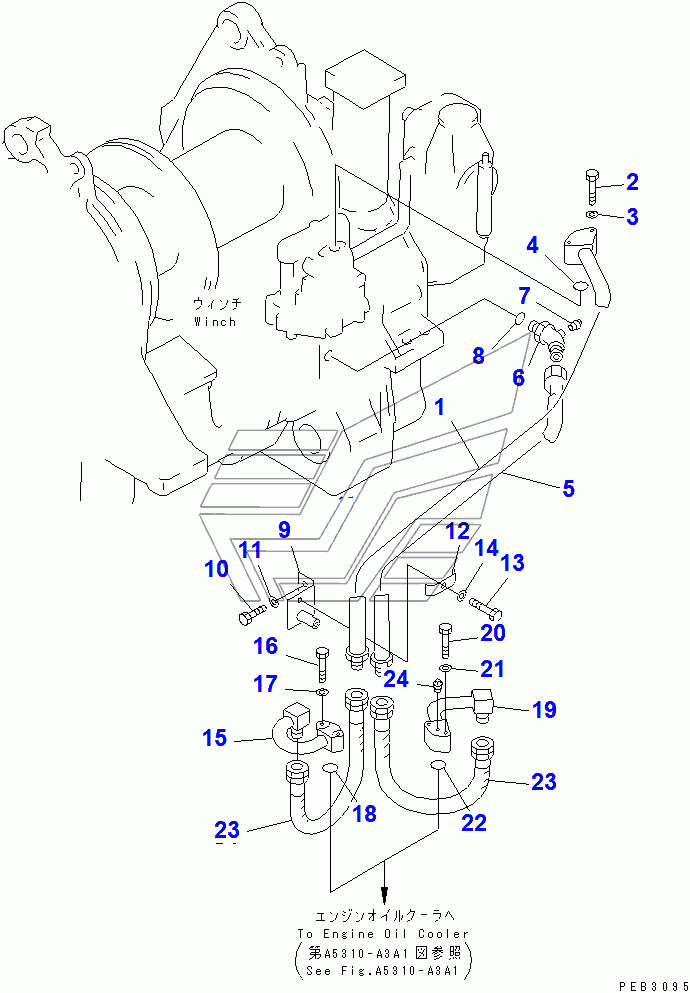

OIL COOLER PIPING D85C-21A. Каталог 2010г.

BOOM KICOUT CONTROL D85C-21A DRAWBAR (FIX) D85C-21A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
23

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 156-76-29111 Количество на модель: 1
156-76-29111
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-80865 Количество на модель: 2
01010-80865
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 07000-13035 Количество на модель: 1
07000-13035
1
5

Номер детали на чертеже:

5

TUBE

Заводской номер: 156-76-29121 Количество на модель: 1
156-76-29121
1
6

Номер детали на чертеже:

6

ELBOW

Заводской номер: 07236-51034 Количество на модель: 1
07236-51034
1
7

Номер детали на чертеже:

7

PLUG

Заводской номер: 07042-30108 Количество на модель: 1
07042-30108
1
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 07002-13334 Количество на модель: 1
07002-13334
1
9

Номер детали на чертеже:

9

BRACKET

Заводской номер: 156-76-29140 Количество на модель: 1
156-76-29140
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
12

Номер детали на чертеже:

12

CLAMP

Заводской номер: 176-76-26170 Количество на модель: 1
176-76-26170
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81260 Количество на модель: 1
01010-81260
1
15

Номер детали на чертеже:

15

TUBE

Заводской номер: 156-76-29150 Количество на модель: 1
156-76-29150
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81050 Количество на модель: 2
01010-81050
2
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 07000-13028 Количество на модель: 1
07000-13028
1
19

Номер детали на чертеже:

19

TUBE

Заводской номер: 156-76-29130 Количество на модель: 1
156-76-29130
1
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-81060 Количество на модель: 2
01010-81060
2
23

Номер детали на чертеже:

23

HOSE

Заводской номер: 07102-20606 Количество на модель: 2
07102-20606
2
BOOM KICOUT CONTROL D85C-21A DRAWBAR (FIX) D85C-21A
